油冷型永磁調速器，為何成為燃煤電廠漿液循環泵節能改造優先選擇？

        燃煤電廠脫硫系統運行費用中電耗是最大的費用，其費用超過脫硫系統費用的80%以上，脫硫系統電耗占整個電廠的總發電量的1%以上，折算為標煤耗高達3-6g/kW﹒h。因此，針對燃煤電廠脫硫系統運行的優化研究，對提高火電廠運行的經濟性、降低脫硫系統運行費用，具有巨大的空間和現實意義。而漿液循環泵作為石灰石-石膏濕法煙氣脫硫系統的最主要設備之一，其耗電量約占整個脫硫系統的65%-76%左右，漿液循環泵的電耗占用比例較大，漿液循環泵的節能降耗具有重大的意義。


       因其漿液循環泵的重要性，近年來出現一些新的技術對其加以改造，但各有優缺點，以下針對幾種漿液循環泵的配置方案進行比較論證。


       方案一：普通異步電機+減速機+漿液泵
       此種方式為目前最常見，應用也最為廣泛。該方案中電機采用普通高壓異步電動機（4極電機），通過減速機降速（變速至400rpm～600rpm）帶動漿液泵，泵為大流量、低揚程耐磨耐腐蝕泵。
       優點：
       系統結構簡單可靠，傳動效率高，系統內部組件均為成熟產品，使用維護方便。
       缺點：
       （1）電機采用直接啟動方式，對系統沖擊大，易造成減速機斷齒、軸承磨損嚴重、聯軸節損壞等，維護工作量大；
       （2）系統一直保持恒速運行，當工況發生變化時，只能通過啟停漿液泵的數量來滿足，缺少其他調整手段，無法按實際要求進行實時精準調節，造成大量的能耗浪費，同時影響吸收塔中漿液的穩定性。

       方案二：低速電機+漿液泵
       此種方式為目前比較少見，有個別單位原采用方案一，因其系統內設備維護工作量大，對其進行改造而來。該方案中電機采用低速永磁同步電機，去掉減速機，由電機直接驅動漿液泵，泵仍為原大流量、低揚程耐磨耐腐蝕泵。
       優點：
       （1）系統結構進一步優化，去掉中間減速機等環節，簡化了傳動鏈，系統組成簡單，降低傳動鏈功率損失，整體效率得到提高；
       （2）電動啟動轉矩高，帶載能力強；無需更換齒輪油，檢修減速箱,減少維護組件。
       缺點：
       （1）電機體積、重量較普通異步電機要大，需占用更多空間，相關配套設施、輔件均要加大規格；
       （2）永磁電機可采用直接啟動方式，但對系統沖擊大，設備磨損嚴重，維護頻次提升；一般為減少對系統和設備的沖擊，需配套相應變頻器，但需額外增加投資，由于高壓變頻器為電子器件組成，在工作時產生諧波，且電子組件多且老化快，對環境要求高、隨著使用年限的增加其故障率也逐年升高，安全性可靠差，后期使用維護費用高，另外需要專門空間放置變頻器的配電房并加裝空調等。
       （3）據了解，目前低轉速小功率的永磁同步電機技術比較成熟，但低速大功率的永磁同步電機其內部軸承在低速時很難長時間建立潤滑油膜，軸承的壽命是制約大功率低速電機應用的一大因素；同時，由于受到材質、散熱等因素的影響，可靠性還需進一步驗證。
       （4）同方案一中的問題，因系統一直在恒速運行狀態，當工況發生變化時，只能通過啟停泵的數量來滿足，缺少其他調整手段，無法按實際要求進行實時精準調節，造成大量的能耗浪費，影響吸收塔中漿液的穩定性。

       方案三：普通異步電機+永磁調速器+減速機+漿液泵
       此方案為在方案一的基礎上，在電機和減速機之間加裝油冷型永磁調速器，電機、減速機、漿液泵同方案一，仍采用原來的設備。
優點：
       （1）大功率油冷型永磁調速器是近年來新開發的一項突破性新技術，采用磁力非接觸傳遞扭矩，其技術先進、可靠，有大量成熟的案例可供借鑒；
       （2）可實時精準調節負載的轉速，滿足工藝要求的同時，達到降速節能的目的，其節能效果顯著，從大量過往的案例來看，其節能率可達25～40%。以800kw電機為例，一般每年節電量可達120萬kwh以上；
       （3）設備之間由原來的硬聯接改為非接觸性的軟聯接，解決安裝對心問題，降低設備振動；其緩沖啟動特性可減少沖擊，提高電機與負載的可靠性，減少維護工作量；
       （4）永磁傳動為純機械調速，具有高可靠性，在潮濕、粉塵大等惡劣環境下應用時其使用價值愈明顯，使用壽命長（整體壽命可達25年以上），日常運行時免維護；
       （5）永磁調速器自身不耗電，不產生高次諧波，低速運行時不造成電機發熱。
        缺點：
        加裝永磁調速器后，由于永磁調速器需占用一定場地，系統整體軸間長度要加大1.3m左右。改造項目，需考慮安裝空間，對電機進行后移，但對于新建項目來說不存在此問題。

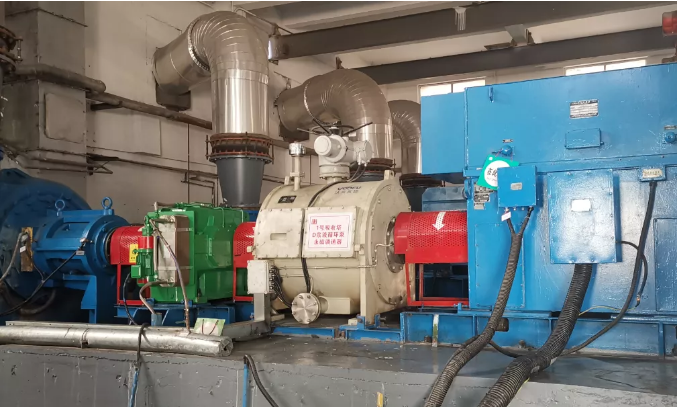

1400kW1480rpmTW850 大唐信陽電廠漿液循環泵沃弗大功率油冷型永磁調速器改造實例

       通過對以上三種配置方案的比較可以看出，相較方案一、方案二而言，雖然方案三在系統中多增加了永磁傳動設備，系統看似要“復雜”，但因永磁調速器為非常成熟的產品，其日常運行無需維護，且能實現降低振動，減少沖擊，并可通過實時精準調節實現變速節能，帶來的收益非常明顯。

      目前，永磁調速器有多種技術實現路線，但從多年來市場使用效果情況來看，在對大功率負載支持及運行穩定性兩大關鍵性能指標上，盤式、對稱結構、油冷型永磁調速器是目前實踐業績多、支持功率大（≤5000kW）、運行穩定性佳的一種技術派別，從安全可靠方面評估，燃煤電廠漿液循環泵節能改造時推薦優先選擇。
