走進電機節能減排技改 解密集成式油冷型永磁調速器設計

       近來節能減排領域政策頻出，習近平總書記在全國生態環境保護大會上要求：全面推動綠色發展，重點調整經濟結構和能源結構，推進資源全面節約和循環利用，實現生產系統和生活系統循環鏈接。

       統計顯示，我國能源利用效率僅33%，比發達國家低約10個百分點。其中，電力、鋼鐵、有色金屬、石化、建材、化工、輕工、紡織等8個行業主要產品的單位能耗平均比國際先進水平高40%；鋼、水泥、紙板的單位產品綜合能耗比國際先進水平分別高21%、45%、12%。

       永磁調速器是利用楞次定律，采用稀土永磁體及合金導體，通過調節永磁體盤與導體盤之間氣隙的非接觸式傳動方式，達到電機輸出功率的自由變化，實現負載設備調速與節能，是一種革命性新型傳動方式，設備完全不需用電，純機械設備。

      永磁傳動節能技術平均節能效力15%以上，可以為工業企業的電機節能技改降耗發揮重要作用，不過，永磁調速器有多種技術實現路線，但從多年來市場使用效果情況來看，在對大功率負載支持及運行穩定性兩大關鍵性能指標上，盤式、對稱結構、油冷型永磁調速器是目前實踐業績、支持功率（最大5000kW）、運行穩定性等方面綜合性能較優異的一種技術派別。

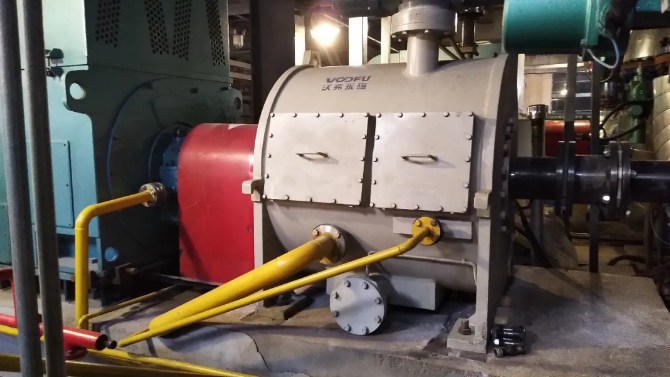

國電雙遼發電有限公司熱網循環泵1600kW1480rpm

WF-TW850油冷型永磁調速器

       油冷型永磁調速器由外套筒、永磁設備主體、電動執行器等部件組成，永磁設備主體由一個高精度的永磁轉子組件（含有高強度的永磁體）與負載軸相連，一個復合導體轉子與電機軸相連。外轉子與內轉子之間沒有物理(機械)聯接。整個永磁設備主體安裝在密封的外套筒內，工作時由稀油站供油噴淋在永磁設備主體上起到降溫潤滑作用。

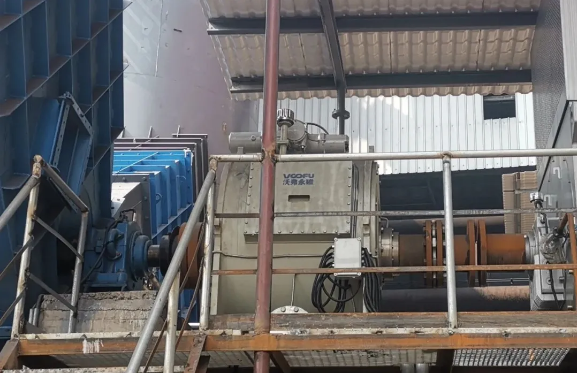

湘鋼除塵風機2440kW750rpm

TW950油冷型永磁調速器

       油冷型永磁設備的本體與冷卻稀油站是分開的兩個設備，油站與永磁本體之間的管路多而復雜，在安裝時，除永磁本體安裝空間以外，還需要給冷卻稀油站提供一個比較大的空間，產品整合度與空間利用率較低，不僅占用更多的安裝空間，還提高了整體安裝改造時間及難度。

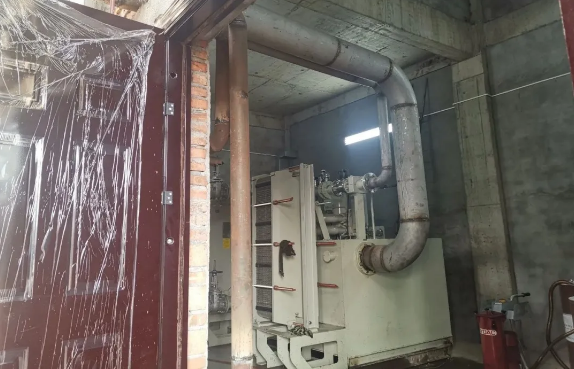

湘鋼除塵風機2440kW750rpm

TW950油冷型永磁調速器冷卻稀油站

       為了解決上述問題，來自沃弗永磁的研發團隊設計出了集成式油冷型永磁調速器，即一種整合永磁與稀油站為一體的集成式油冷永磁調速器。集成式油冷永磁調速器把永磁本體冷卻稀油站集成為一個設備，對油路，管路以及設備冷卻進行了優化，從而形成一個結構緊湊，整合度較高的集成式油冷型永磁調速器。

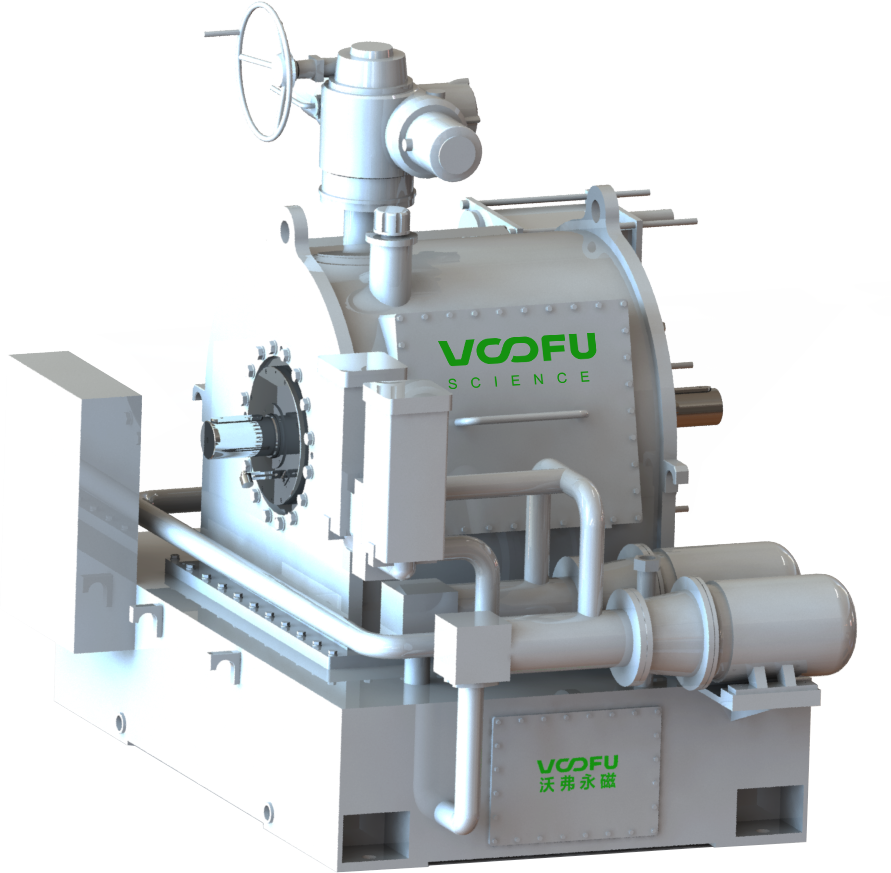

集成式油冷型永磁調速器設計圖

       目前，我國國內電機系統用電量約占全國用電量的 60％，適合調速節能的、由電機驅動的各類風機和泵等負載設備又約占 60%，總計約4700萬臺、裝機總?cè)萘考s35000MW。相對比于其他節能調速裝置，使用油冷型永磁調速器進行電機節能減排技改的節能效益非?？捎^，一般的改造項目均可以達到20%-50%以上的節能效果。

       油冷型永磁調速器已經在電力、石化等行業得到推廣應用，集成式油冷型永磁調速器的出現，在各行業全面推廣應用，對全社會而言，提高風機和水泵系統運行效率的節能潛力可達300～500億kW?h/年，相當于6～10個裝機容量為1000MW級的大型火力發電廠的年發電總量，契合全面性資源節約需求，響應了國家節能減排的號召，對于建立持續發展可持續的生態環境實現和諧社會具有極高的現實和實踐意義。
