對永磁調速器的封閉模型進行數值模擬

點擊量：1946   日期：2019-06-17

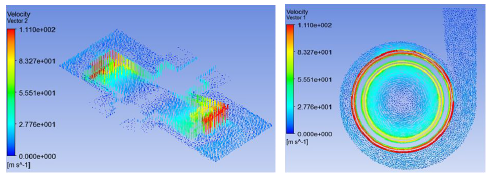

永磁調速器的封閉模型如圖5-2 所示，通過對永磁調速器的封閉模型進行數值模擬，永磁調速器在運行狀態穩定的情況下，導體轉子的轉速為3000rpm，導體轉子邊緣的線速度達到129.5m/s，和導體轉子接觸的空氣流體的流速最大，達到112.02m/s，如圖5-3為永磁調速器原模型軸截面和橫截面的速度矢量圖，可見靠近導體轉子壁面的空氣流體的流速接近且小于導體轉子的流速，說明模擬結果可靠性高。

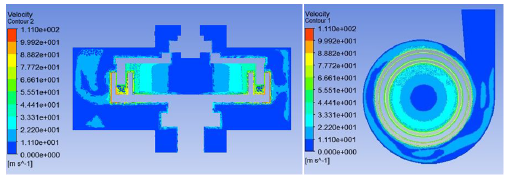

      在數值模擬中，由于空氣的粘性很小，所以導體轉子在做高速旋轉的情況下，只有與導體轉子接觸的空氣流體隨著導體轉子做同向運動，而遠離導體轉子的的空氣流體的轉速迅速下降，如圖5-4（為永磁調速器封閉模型的軸截面和橫截面的速度云圖）所示，由圖可知，靠近導體轉子的空氣流體轉速很高，且導體轉子壁面到風罩壁面的空氣流體流速梯度很大，導體轉子和永磁轉子與固體顆粒存在相對速度，故此時導體轉子和永磁轉子壁面不會積灰，但是遠離導體轉子的空氣流體迅速降低，最終達到0m/s，導致永磁調速器內有大面積的空氣流體滯留死區，外殼壁面積灰嚴重。此外導體轉子和永磁轉子之間只有3mm 的間隙，被風罩包圍的中心區域只在內部做高速旋轉運動，與外界空氣交流很少，永磁調速器的空氣流體的進出口量只0.57kg/s。

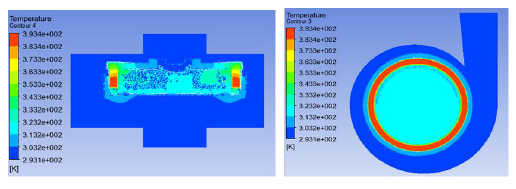

      根據對永磁調速器封閉模型的數值模擬，得出了永磁調速器軸截面和橫截面的溫度云圖，

      如圖5-5 所示，由圖可知，由風罩所包含的永磁調速器內存在大量的空氣流體滯留死區，所以積灰比較嚴重，而風罩內只有少量的空氣流體在圍繞永磁調速器的導體轉子和永磁轉子做旋轉運動，且不能流出與風罩外圍的空氣流體進行對流，導致永磁調速器內部的灰塵不能被帶出，熱量不能被交換，以至于永磁調速器溫度內部溫度升高。永磁調速器內部空氣流體平均流速過低，進出口流量很小，而且流場相對很穩定，永磁調速器內部空氣流體與風罩外面的空氣對流換熱很少，主要以空氣的導熱作用為主，空氣的導熱系數很小，所以在靠近導體轉子的空氣流體溫度較高，導體轉子至風罩之間的空氣流體溫度梯度較大，溫度快速降低，在風罩的進出口處空氣溫度與外界環境溫度接近。此時永磁調速器的最高溫度達130.5 度。

      葉片對永磁調速器積灰的影響

      由上可知，永磁調速器內部的空氣流體平均流速過小，只有靠近導體轉子和永磁轉子的空氣流體圍繞導體轉子和永磁轉子做同向旋轉，被風罩包圍的中心區域只在內部做高速旋轉運動，存在空氣流體滯留死區，與外界空氣交流很少，此時永磁調速器的空氣流體的進出口量只有0.57kg/s。只有少量的空氣與風罩外面的流體形成對流換熱，導致永磁調速器的永磁轉子溫度達130 度，此時，為了使風罩內的空氣流體與風罩外的空氣流體發生有效的對流，使得進出口流量增大，風罩內部無空氣流體滯留死區，對永磁調速器的永磁轉子和導體轉子開窗口以及添加葉片，用以加大空氣流體導入中心區域的動力，從而使得永磁調速器中心區域無滯留死區，導體轉子和永磁轉子的壁面上以及風罩壁面之內無積灰。
