葉片角度對永磁調速器積灰的影響

點擊量：1905   日期：2019-06-18

      為了確定永磁調速器葉片角度對積灰的影響，分別建立了葉片與轉子端面法向角度為20°―70°一系列的永磁調速器模型（如圖5-8 所示），對其十一種模型分別進行數值模擬，得到了關于永磁調速器葉片角度和溫度以及進出口流量的關系圖，如圖5-9 可知，隨著角度的增加空氣流量降低，溫度升高，在角度到45°時，溫度區域平穩，之后隨著角度的增加溫度持續升高。葉片也轉子法向角度增大，葉片隨著轉子旋轉時受力面積減小，流量減小，阻力減小，進出口的流量減小，而溫度升高，綜上考慮，永磁調速器葉片與轉子法向的角度45°為最佳。

（葉片數量為10，角度為45°，圖中箭頭為通磁調速器的旋轉方向）

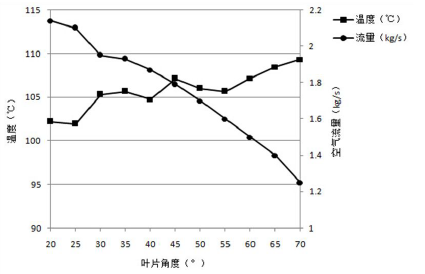

圖5-9 永磁調速器葉片角度與溫度以及進出口流量的關系圖

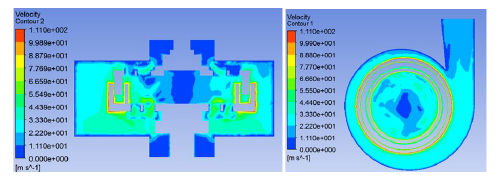

      永磁調速器確定其葉片的數量和角度后，確定了永磁的模型（如圖5-8 所示），對永磁調速器的模型進行數值模擬，得出如圖5-10 所示的永磁調速器軸截面和橫截面的速度云圖，由圖5-10 可知，內部流體的平均速度均有明顯提升，空氣流體的滯留死區大幅減少，空氣流體可進行對流，在風罩內壁面至永磁轉子和導體轉子的空間內，空氣流體隨著導體轉子和永磁轉子的旋轉而旋轉，空氣流體的滯留死區基本消除，但是永磁調速器的中心區域即導體轉子和永磁轉子所包圍的區域，還有空氣流體的滯留死區。

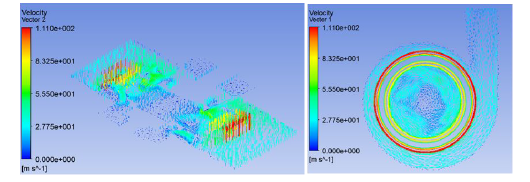

      如圖5-11 所示（永磁調速器確定葉片數量和角度后的軸截面和橫截面的速度矢量圖）。由圖可知，在永磁調速器的中心區域，只有和永磁轉子和導體轉子內壁面接觸的空氣流體做高速旋轉運動，而空氣的粘性較差，此時的高速旋轉的空氣流體不能帶動中心區域的流體都做旋轉運動，所以中心區域產生了空氣流體滯留死區，而旋轉的永磁轉子和導體轉子都把其外側的流體顆粒帶入中心區域，中心區域的流體顆粒越來越多，且沒有出口，使其內部積灰嚴重，影響其內部的流體與外界流體的對流。所以如何消除永磁調速器中心區域的滯留死區至關重要。
