翅片對永磁調速器積灰的影響

      由上節永磁調速器葉片的模擬可知，在永磁調速器眾多的模型中，模型e 的效果最佳，此時葉片的數量為10，角度與端面的角度為45 度，導體轉子外側葉片與導體轉子旋轉方向一致。永磁轉子內側葉片方向與永磁轉子旋轉方向一致，永磁轉子外側葉片與永磁轉子旋轉方向相逆（如圖5-20 所示），此時永磁調速器的中心區域的流場通順，永磁調速器內部的空氣流體與外界的對流良好，與風罩內壁面相接觸的空氣流體流速同樣增大，不易積灰，此時中心區域與外界對流的狀況良好此時的進出口流量達2.53kg/s 的最大值，溫度僅達66 度。在此模型的基礎上，對永磁調速器導體轉子的內圈加上翅片得到模型一、二、三（如圖5-25 所示，圖中箭頭為導體轉子的旋轉方向）。

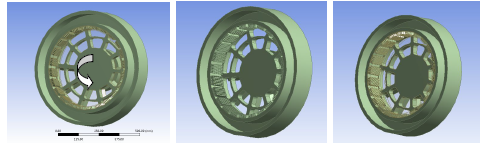

（從左到右依次為模型一、模型二、模型三，翅片與法線的夾角依次為30°、0°、-30°）

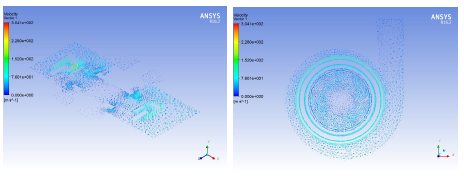

      對永磁調速器三個模型分別進行數值模擬，得出軸截面和橫截面的速度矢量圖（如圖5-26、圖5-27 和圖5-28 所示）。觀察圖5-26，可知此時永磁調速器內部流場流速大幅度降低，永磁調速器的風罩與導體轉子和永磁轉子之間的流場存在大量的流體滯留死區，空氣流體不能與外界發生有效的對流，此時空氣流體的顆粒不能運動出去，導致內部積灰嚴重，通過對圖5-26、圖5-27 和圖5-28 分析可知，在永磁調速器導體轉子內部加翅片對永磁調速器的進出口流量影響較大，當翅片與法線的角度分別為30°、0°、-30°時，此時永磁調速器的進出口流量分別為1.74kg/s、2.45kg/s、2.59kg/s（如表5-2 所示），可知當翅片與法線角度為-30°時，發現永磁調速器中心區域的流場很通順，永磁調速器內部的空氣流體與外界的對流十分良好，永磁調速器內部流體與外界的對流增大，與風罩內壁面相接觸的空氣流體流速同樣增大，不易積灰，此時永磁調速器進出口流量達到最大，內部空氣流體流速增大，空氣流體中的顆粒不容易沉積，此時防積灰效果良好。

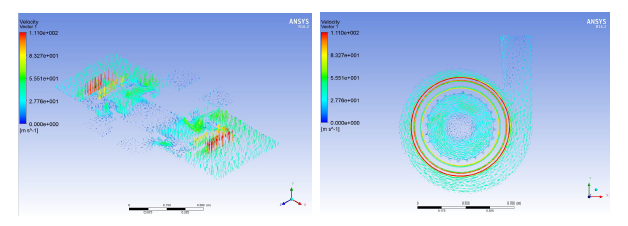

圖5-27 永磁調速器模型二軸截面和橫截面的速度矢量圖

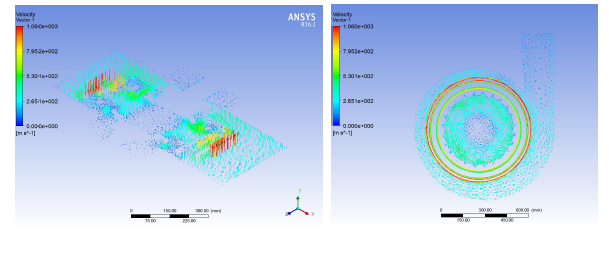

圖5-28 永磁調速器模型三軸截面和橫截面的速度矢量圖
