永磁調速器兩相的數值模擬

點擊量：1952   日期：2019-06-20       為了確定永磁調速器防積灰的效果，現對永磁調速器進行兩相流的數值模擬研究。
      1 兩相流的數值模擬

      確定了永磁調速器的最終模型，此時葉片的數量為10，角度與端面的角度為45 度，導體轉子外側葉片與導體轉子旋轉方向一致。永磁轉子內側葉片方向與永磁轉子旋轉方向一致，外側葉片與永磁轉子旋轉方向相逆，導體轉子內圓周的翅片數量為24，翅片與法線的夾角為-30°（如圖6-1 所示，圖中箭頭為導體轉子的旋轉方向）。

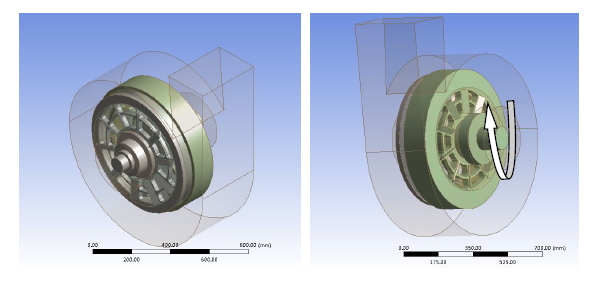

圖6-1 永磁調速器左右兩側的側視圖（左側為入口3、4，右側為入口1、2）

圖6-2 永磁調速器軸截面的速度矢量圖

      為了得到永磁調速器兩相流的模擬結果，驗證永磁調速器模型的可靠性，首先按照求解模型選擇和邊界條件設定，然后選擇DPM 模型，灰塵顆粒的質量分數為10%，顆粒由于懸浮在空氣流體中，永磁調速器正常工作時，導體轉子和永磁轉子發生旋轉，葉片和翅片帶動永磁調速器內部的空氣流體發生旋轉，導致內部壓強減小，大氣壓把永磁調速器外部的空氣流體以及灰塵顆粒擠入永磁調速器，所以灰塵顆粒的初始速度很小，我們設置其初速度為0.1m/s，對永磁調速器模型進行數值模擬，得出粒子在永磁調速器內部運行軌跡圖（如圖6-3 所示）、內流場的速度云圖（如圖6-4 所示）以及顆粒在永磁調速器內部的分布圖（如圖6-5，圖6-6 所示）。

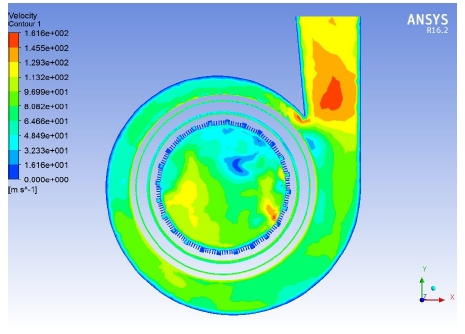

圖6-4 永磁調速器橫截面的速度云圖

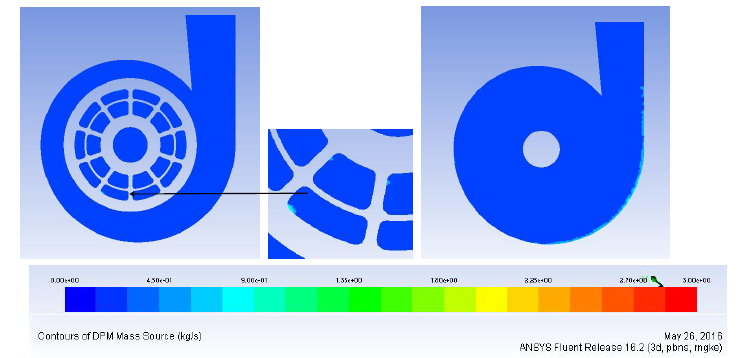

（第一幅圖為穿過永磁轉子的橫截面，第二幅圖為第一幅圖中間區域的放大，第三幅圖為永磁轉子一側靠近風罩壁面的橫截面）

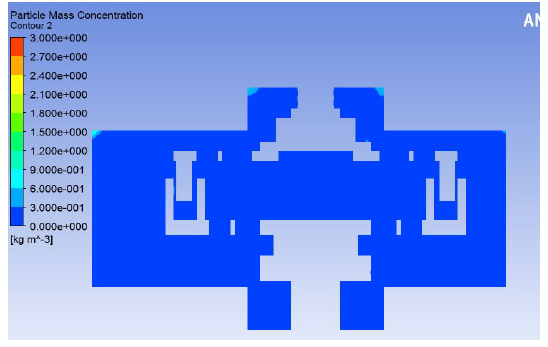

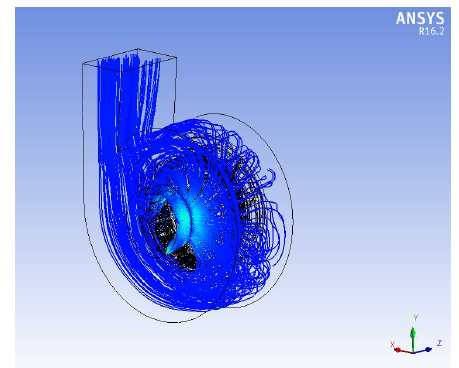

      空氣中的灰塵顆粒懸浮在空氣中，由于永磁調速器內部壓力減小，導致空氣流體和灰塵顆粒以很小的速度被大氣壓擠壓到永磁調速器內部，此時空氣流體隨著旋轉的導體轉子開始運動，空氣流體中的灰塵顆粒剛進入永磁調速器時，速度較小，由圖6-3 可知空氣流體中灰塵顆粒大多數被導體轉子帶著旋轉，然后隨著空氣流體從出口流出，當灰塵顆粒到達出口時，此時顆粒的速度為107m/s，達到最大（如圖6-4 所示），少部分隨著導體轉子的運動時從導體轉子的窗口旋轉進入永磁調速器的導體轉子和永磁轉子內部，然后從入口3 和入口四流出，而入口3 和入口4 進入的空氣流體基本可以忽略不計，由圖6-5、圖6-6 可知，在永磁調速器永磁轉子一側的入口3 和入口4 有積灰，永磁轉子的窗口有少量積灰，此外，在永磁調速器永磁轉子一側風罩壁面也有積灰，但是不是很嚴重，對用永磁調速器的影響很小，整體優化后永磁調速器風罩內的空氣流速較之前有了明顯的提高，灰塵顆粒在永磁調速器停留的體積分數很小，所以此模型的防積灰效果良好
