從結構角度來對分析為什么限矩型永磁偶合器替代限矩型液力偶合器已經成為趨勢

        限矩型永磁偶合器替代限矩型液力偶合器已經成為一種趨勢。尤其是水泥市場，海螺水泥近三年每年更新?lián)Q代約一千余件，讓我們從結構角度分析兩種產品的優劣性。

        限矩型液力偶合器

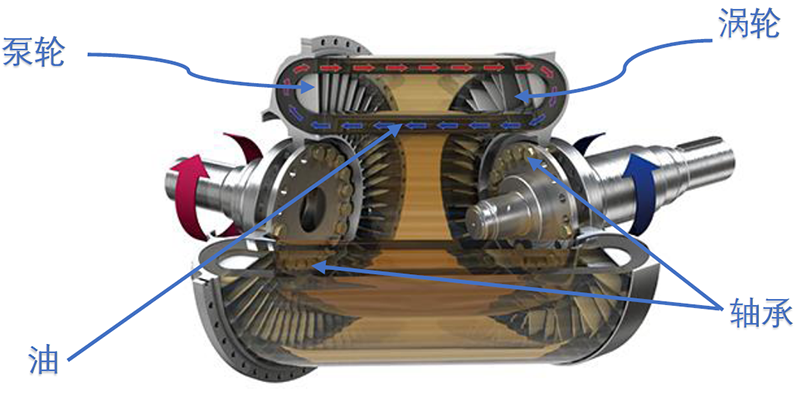

限矩型液力偶合器的結構圖

        液力偶合器簡稱偶合器，又稱液力聯軸節（液力聯軸器、流體聯結器、液力傳動器、流體承接器、Fluid coupling），屬于通用的液力傳動組件。

        限矩型液力偶合器結構由外殼、輔室、主軸，以及腔體內對稱布置的泵輪與渦輪等裝配件構成。渦輪與泵輪均為具有徑向葉片的葉輪，與渦輪固定連接的輸出軸和工作機相連，與泵輪固定連接的輸入軸和動力機相連。由渦輪與泵輪具有徑向葉片的凹腔所形成的圓環狀腔體就是偶合器工作腔體，液力傳動工作——工作液體的循環流動就是在這里完成。配套有軸承支撐結構，整個液力偶合器都是轉子，且重量集成一體，一般由電機來支撐液力偶合器的所有重量。

        限矩型偶永磁合器

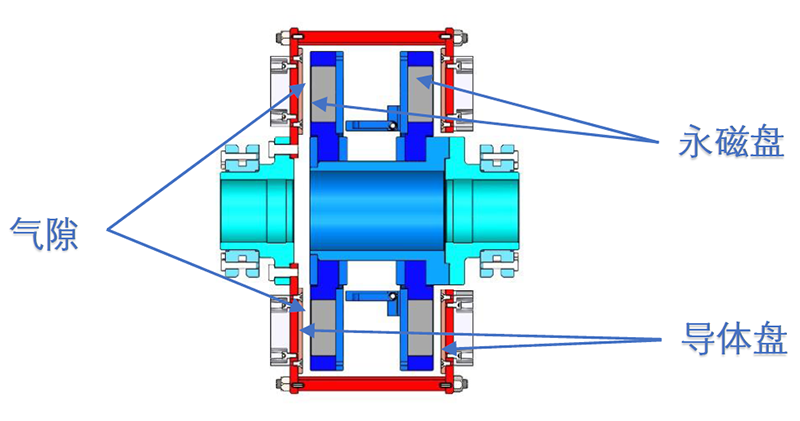

限矩型偶永磁合器的結構圖

        永磁偶合器又稱永磁聯軸節（永磁聯軸器、磁力聯結器、磁力傳動器、渦流偶合器，永磁傳動器），屬于通用的磁力傳動組件，應用廣泛。

新豐水泥提升機永磁耦合器

        限矩型偶永磁合器結構永磁盤、導體盤，以及空心軸裝配件構成。導體盤通過空心軸與動力機相連。永磁盤通過空心軸與工作機相連。永磁盤和導體盤通過感應磁場相互作用傳遞扭矩。導體盤的重量由動力機支撐，永磁盤的重量由工作機支撐，永磁偶合器內部沒有軸承和密封結構。

金隅冀東蘇家屯水泥

        結構對比

        絕大部分的液力偶合器都會有油和油封的存在，極易泄露，且需要定期的維護。在當下環保要求越來越高的情況下，進一步加深永磁偶合器的磁力傳遞扭矩的優勢。

        永磁偶合器的永磁盤和導體盤是通過氣隙傳遞扭矩，之間沒有物理連接，意味著它具有隔離振動的效果，沒有液力偶合器對心的麻煩，進一步斷開整個傳動鏈，使軸系更短，減振效果明顯。同時永磁偶合器結構件的重量一分為二，分別由工作機和動力機支撐，進一步優化模型，降低系統的振動。

陽新水泥廠提升機

        沒有軸承也是永磁偶合器的一大優勢，也進一步降低運行工作成本和故障率，一勞永逸。以上也是很多行業大面積用永磁偶合器替代液力偶合器的主要原因。

        沃弗永磁傳動是電磁學楞次定律的應用，透過氣隙傳遞轉矩的革命性傳動設備,電機與負載設備轉軸之間無需機械連結,通過導體盤和永磁盤相對運動時產生的感應磁場形成渦電流，實現了電機與負載之間斷開連接的轉矩傳輸。

廣西魚峰水泥提升機

        沃弗永磁矩型永磁偶合器可實現帶緩沖的軟啟動，減少電機的沖擊流 , 延長設備使用壽命；負載過載時，扭矩限制，自動堵轉保護，使得電機處于輕載或空運行，不會卡死，保護電機，提高整個電機驅動系統可靠性；可容忍較大安裝對中誤差，簡化安裝調試過程；結構簡單，維護量??；設計使用壽命30年；適用于各種惡劣環境；可有效降低啟動沖擊電流，節能效果可達3-10%*。

華潤水泥（陸川）斜拉鏈

        安徽沃弗永磁科技有限公司技術總經理余竹艷表示：液力偶合器發展至今，漏油、振動和軸承維護等情況已經不能滿足工業企業精益求精的需求了，永磁偶合器在絕大多數工況下能完美替代液力偶合器，并且隨著時間的推移，永磁偶合器能全面替代，也是一種趨勢。

梅州金塔水泥輥壓機

        作為一家專注于永磁傳動十余年的國家高新技術企業和省級專精特新企業，其自主研發的永磁傳動產品廣泛應用于電力、冶金、化工、水泥、煤炭、鋼鐵、軍工等眾多領域大功率電機的節能技改，工信部入庫登記科技成果評價“國內領先”（證書編號：202034ZK4474）。獲得廣大業主單位一致認可和肯定！

注：節能效果可達3-10%，數據來源于沃弗實驗室及業主單位現場安裝測試數據。
