臺塑乳化粉干燥風機增設永磁調速器運行報告

一、項目概況

寧波臺塑廠乳化粉干燥送/排風機（EB-501A/B / 502A/B）為大功率高壓馬達，生產時風機全轉速運行，以風門（平均為25%、28%）來控制干燥風量，因風門開度偏低，風量控制穩定度較低、且造成送/排風機運轉效率降低。干燥量與干燥條件變化時，需通過調節風門開度控制風量，多余的能量在風門擋板上表現為熱量損失，行程電力浪費。將干燥機送/排風機的風機和電機聯軸器更換為永磁調速器，以調整磁盤、銅盤的距離來控制風機的轉速。生產時以永磁調速器來控制風機的轉速與風量，風門100%全開，提高風量控制穩定、并降低電力損耗。

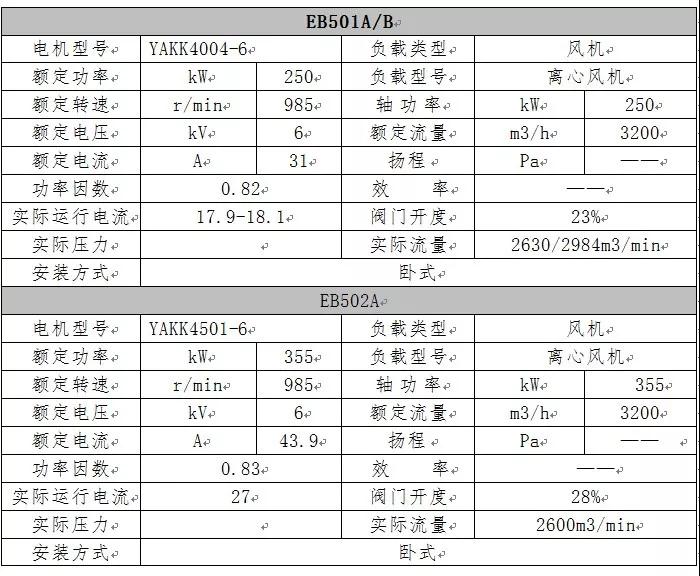

二、設備參數

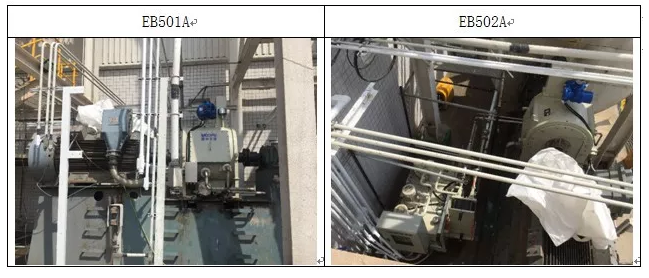

三、改造照片

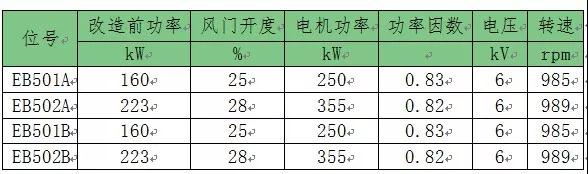

四、改造前運行數據采集如下

      備注：其中改造前功率為雙方共同確定的數據，并且提交在立項報告中。

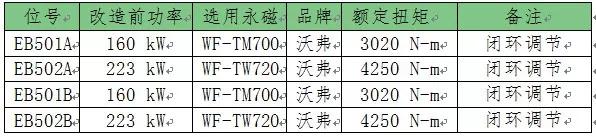

五、選用永磁調速器介紹

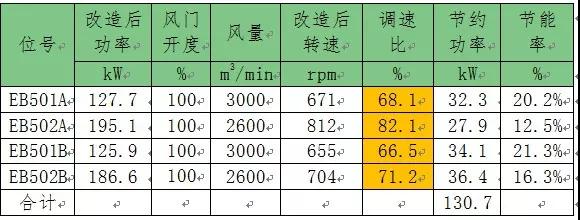

六、改造后運行數據采集如下

在改造后于2017年9月29日-2017年10月13日實際測量數據，同時需要說明的是集粉器進口手動風門開度如下：

七、進一步分析

首先我們對比了EB-501和EB-502，發現集粉器的進口開度不一樣，其中EB502的B1為50%，而B2為100%，這個必然導致系統阻力不一樣，我們嘗試著將B1從50%提高到65%，發現EB502A的轉速下降了50rpm，并且電流下降了2A，由此可見，集粉器的進口風門對系統阻力影響非常大，也是造成EB502A的轉速高于其他3臺風機的原因。

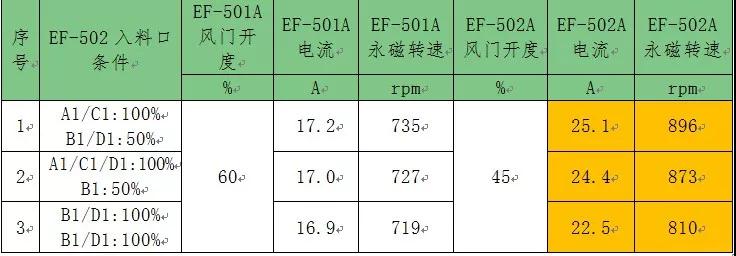

在2017年10月16日轉產時我們又做了如下實驗。

      集粉器對系統的阻力影響非常大，在同樣風門開度的情況下，集粉器的開度調整下來，電流能相差2.6A,轉速相差80rpm，非常大。但是集粉器的開度又是制成的需要，每種產品的開度均不一樣且無法調整。

八、節能收益

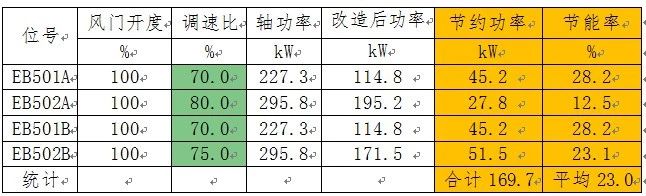

1、改造后數據橙色背景數據計算過程
      風機改造之后功率 P后 = P軸 × n2/0.97
      式中：P后為改造后功率；
      P軸為風機的軸功率；
      n為改造后調速比；
      0.97為永磁調速器效率。

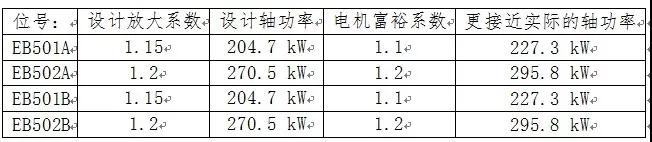

      P軸是根據風機廠家提供的參數，但是由于實際數據偏小，不接近事實，所以本項目應按照電機功率反推會比較接近事實，電機選型會根據P軸功率放大1.1～1.2倍之間。
