沃弗限矩型永磁耦合器簡介

點擊量：2381   日期：2019-11-07       一、概述

      在工礦企業實際應用中，對于皮帶機、破碎機等重載設備，出于設計上的安全考慮，常采用液力耦合器傳動等技術，但是液偶傳動技術陳舊，設備笨重，故障點多，運行中需要大量的備品備件，嚴重影響系統的連續可靠運行。在安全連續生產越來越被重視的今天，傳統的液力耦合器技術很難適應發展的需要，迫切需要有更好的技術進行升級替換。

      永磁驅動技術近年來國際上開發的一項突破性新技術，永磁耦合器具有高可靠性、無剛性連接傳遞扭矩、可在惡劣環境下應用、極大減少整體系統振動、快速過載保護、減少系統維護和延長系統使用壽命、不產生高次諧波等特點。這些優良的特性使其成為皮帶輸送機、轉載機等重載設備技術改造的首選。

      二、結構及原理

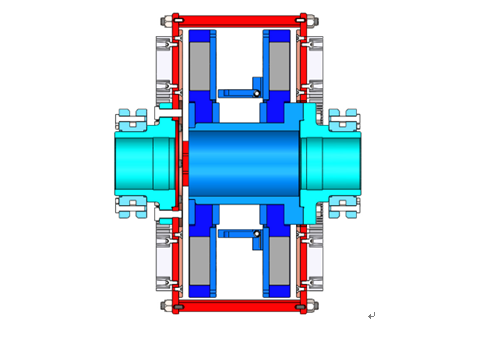

      WF-CT扭矩限制型永磁耦合器主要以下幾部分組成：內轉子部件、外轉子部件、電機側法蘭、電機側脹套、負載側法蘭、負載側脹套。
      限矩保護原理：當設備啟動時，磁盤會由于排斥力作用自動遠離導體盤彈開，內轉子上的彈簧拐臂會頂住磁盤切割磁場，滿足重載設備的大扭矩負載啟動。啟動完成后，轉速超過500rpm時，在高轉速情況下，彈簧拐臂由于離心力的作用會被甩開，滿足正常運行的出力要求。當負載過負荷或部分過負荷時，永磁耦合器的盤間產生相互排斥的力，從而內外轉子間隙放大，過負荷達到1.8倍時會部分彈開，當過負荷達到2.5倍時磁盤會被完全彈開，內外轉子氣隙達到最大，電機空載運行，從而達到保護皮帶機系統的目的。
      三、沃弗限矩型永磁耦合器的優點：
      l具有更好的緩沖啟動與緩沖停車功能
      l過載時自動脫開，保護電機與負載
      l多點驅動皮帶機，能自動平衡各驅動電機的出力
      l免維護，無漏油、加油問題，無損耗件
      l減少振動
      l允許較大的安裝對中誤差
      l使用壽命長，可達25年以上
      四、適用范圍：
      適用于各種重載類場所，常用于以下系統：
      l皮帶輸送機
      l空氣預熱器
      l破碎機
      l磨煤機
      l輥壓機
      五、對環境的要求及影響：
      使用環境：
      l適應于各種嚴酷工作環境，電網電壓波動較大，諧波含量較高，易燃易爆，潮濕，粉塵含量高，高溫低溫，低腐蝕，雷電等惡劣環境下使用
      l使用海拔不超過4000m
      l環境溫度：-40℃～+50℃
      l周圍空氣相對濕度不大于100%（+25℃時）。
      對環境的影響：
      l不產生污染物，符合綠色產品。
      l不產生諧波，無EMI干擾問題。
      l無漏油問題。
      六、經濟效益：
      l超長使用壽命，可達25年
      l免維護，無軸承，無需加注潤滑油或潤滑脂，無損耗件
      l安全可靠，保證系統長時間穩定運行
      l保護電機與負載
      l無任何環境污染
      l有一定節能效果，5-10%
