永磁調速驅動器廠家 TM型永磁調速器

      一、系統構成與工作原理

      永磁調速驅動器廠家 TM型永磁調速器是透過氣隙傳遞轉矩的革命性傳動設備,電機與負載設備轉軸之間無需機械連結,電機旋轉時帶動導磁盤在裝有強力稀土磁鐵的磁盤所產生的強磁場中切割磁力線，因而在導磁盤中產生渦電流(Eddy Current),該渦電流在導磁盤上產生反感磁場，拉動導磁盤與磁盤的相對運動，從而實現了電機與負載之間的轉矩傳輸。

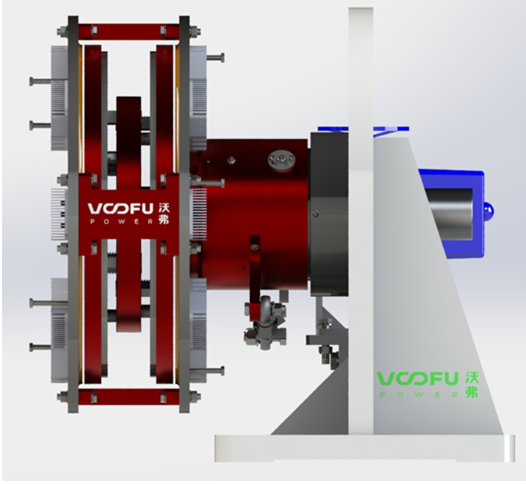

      永磁調速器由三個部件組成：
      沃弗永磁調速器由3 部分組成:
      主動轉子 - 與電機相連；
      從動轉子 - 與負載相連；
      機械調速機構- 調整氣隙的機構；從上面的原理圖中看出，電機與負載之間的扭矩傳輸，不同于常規的硬機械連接方式，是通過氣隙連接的，它不僅可以通過調整氣隙實現轉速調整，還帶來很多其它調速方式所不具備的優點。
      安裝于系統中，永磁調速器WF可響應于過程信號。壓力、流量、液位、或其它過程控制信號被控制系統接收和處理，然后提供到WF的執行器。該執行器調整氣隙，從而調整負載速度以滿足控制要求。
      流量/壓力/溫度傳感器檢測負載受控制量
      通過邏輯控制器PLC將檢測量通過PID調節，變成4～20mA信號驅動角度執行機構，推動WF的氣隙調節動作
人機界面用于客戶設定負載輸出量的界面
整個控制系統為全自動，當自動系統故障時，可通過執行器手動調節氣隙
也可通過人機界面和/或PLC實現遠程遙控
或直接由中央控制系統(DCS)進行遠程遙控
      二、使用WF永磁調速的優點
l調節范圍: 永磁調速可在30～97%的范圍內對負載進行無級調速。
l可實現過程控制，響應速度快
WF永磁調速接收標準4～20mA信號，根據輸入信號調節負載轉速，滿足系統需求，響應速度快。
l空載啟動，啟動電流沖擊小
WF在啟動時，將氣隙調節到最大，實現空載啟動，可極大的降低電機啟電流所需時間。
l減少振動：
      由于WF永磁調速是非機械連接的調速裝置，泵和電機沒有機械硬連接，完全是通過氣隙傳遞扭矩的，這樣的好處是隔離了振動的傳遞，減低振動。消除振動能力最高可達80%
l可靠性高，維護少: 設備結構簡單，故障率底，維護成本低。
l使用壽命長：WF永磁調速的使用壽命可達25年
l節能: 通過調節負載轉速，提高效率，減少管路損失，減低電機負荷，節能效果明顯。
l適應于各種嚴酷工作環境
電網電壓波動較大，諧波含量較高，易燃、易爆，潮濕，粉塵含量高，高溫、低溫等場所。
l無諧波干擾: 非接觸性的機械聯結，不產生諧波干擾。
      三、安裝方式
      沃弗永磁調速器的安裝方式簡單，工程量小，它是取代原有的聯軸器，安裝在電機與負載之間的。為了安裝永磁調速器，我們只需將電機與負載拆開，拆掉原有的聯軸器，用永磁調速器替代即可。
l電機后移約，基礎順延，考慮電機電纜線是否夠長；
l提供的執行器供電電源，三相380V，另提供16根（2組）信號線；
l在DCS上新增畫面，控制永磁調速器的執行器；
l電機的動力電纜和信號電纜的長度不夠，需延長或者重新敷設；
l重新敷設永磁調速器配套的信號電纜。
      安徽沃弗電力科技有限公司是一家集科研、設計、生產、銷售服務為一體的高新技術企業，憑借在永磁傳動領域的專業水平和成熟的技術，在工業領域迅速崛起。安徽沃弗電力科技有限公司奉行“進取、求實、嚴謹、團結”的方針，不斷開拓創新，以技術為核心，視質量為生命，奉用戶為上帝，竭誠為您提供性價比高的永磁產品，高質量的工程改造設計及無微不至的售后服務。
