永磁偶合器調速與高壓變頻調速的比較

      一、背景

      為充分挖掘系統節能潛力，項目組對目前國內各種類型企業主流的節能方式進行了調研，現在主要是：電機和風機、水泵所采用的調速方式大部分是高壓變頻調速器。由于高壓變頻調速器在生產運行中對環境要求高，時間久會出現各種各樣類形的問題，尤其是高壓變頻設備故障時間與故障類型有不確定性，所以給企業生產上帶來嚴重隱患，直接影響了生產運行的連續性、穩定性以及可靠性；同樣企業帶來嚴重的經濟損失。企業為避免一些故障產生的損失，會停機檢修。但是這種做法治標不治本。而永磁驅動技術是近年來國際上開發的一項突破性新技術，采用磁力非接觸傳遞扭矩，它具有高效節能、高可靠性、無剛性連接傳遞扭矩、可在惡劣環境下應用、極大減少整體系統振動、減少系統維護和延長系統使用壽命等特點。尤其是其不產生高次諧波，且在低速運行下不造成電機發熱的優良調速特性更使其成為風機及泵類設備節能技術改造比高壓變頻器有絕對的優勢。

VS

      二、分析與比較
      1、系統的可靠性

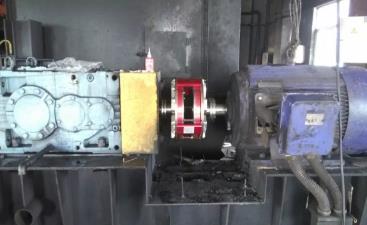

      永磁偶合器
      永磁偶合器是通過氣隙傳遞扭矩的革命性傳動技術，是電機與負于負載設備傳軸之間無機械連接的純機械的產品，性能穩定，設備帶緩沖的軟啟動-減少電機的沖擊電流，對供電電源沒有任何要求，且不會對電網產生諧波EMI干擾污染問題。偶合器延長設備使用壽命，通過美軍質量檢驗，容忍較大的對中誤差--具有免維護免軸承，減震效果好，無機械連接的扭矩傳遞，簡單體積小可靠安裝方便，同時具有節能率。 因?yàn)椴挥秒?，所以不存在電磁干擾問題。
      高壓變頻器
      盡管變頻器目前技術比較過關，但是作為一個高度復雜的電子設備而言，其運行中故障的不可預見性、不確定性還是有目共睹的。首先對環境的要求十分苛刻，專用房間要密封、防塵，夏季要有空調來保持設備正常運行所要求的溫度，輔助設施投入較大。其次對供電電源有一定的要求，電子設備易受電磁干擾會造成變頻器設備運行的不可靠。同時在變頻器運行時，對電源系統也會產生高次諧波污染，破壞電網的質量，嚴重時甚至影響電子設備的穩定運行，需要用戶采用其他設備（濾波器）來消除。另外，由于采用變頻器時，電機與負載之間的軸連接是接觸式的，不具備減少軸承、密封損壞的優點。
      2、長期運行的穩定性
      永磁偶合器
      永磁偶合器具有機械結構簡單，一旦安裝完成投入使用，基本不受使用環境的干擾和影響，運行穩定可靠。因?yàn)椴挥秒姡圆淮嬖陔姶鸥蓴_問題。由于采用永磁偶合器時，電機與負載之間的軸連接是非接觸式的，因此，負載的震動不會傳遞到電機上；也正是由于軸連接是非接觸式的，所以帶來了兩方面的好處，一是安裝時“對中”要求低；二是在長期運行中不會產生因?yàn)橹苯拥妮S連接而帶來的軸承、密封的損壞，保證設備的使用。根據其他企業的使用情況（在美國的企業，其最長的連續使用時間已達六年，理論壽命30年），永磁偶合器表現了優越的長期運行穩定性。而作為純機械設備，其可能的運行故障是可預見的，不會因?yàn)橥话l(fā)故障而給用戶帶來措手不及的事故。
      高壓變頻器
      變頻器的核心是一個復雜的電子設備，安裝完成投入運行后，易受使用環境的干擾和影響，難于保證其運行穩定可靠。根據多數企業的使用情況調查，變頻器在使用過程中，平均每年都要發生一次故障，長期運行穩定性很差。而作為復雜的電子設備，其運行故障是不可預見的，它會因?yàn)橥话l(fā)故障而給用戶帶來措手不及的事故。
      3、初始安裝及日后的可維護性
      永磁偶合器
      結構簡單，電機與負載的軸連接是非接觸式的，對中精度要求低，安裝調試快捷。由于是純機械設備，無復雜電子設備；經簡單培訓后，電廠的機務人員或電氣人員將會快速確定故障原因，并迅速自行解決故障，不必請專業公司的人來維修。其使用壽命可達30年。
      中壓變頻器
      變頻器是復雜的電子設備，一旦有電氣故障發生（經常性的、不可預見性的），電廠的機務人員或電氣人員將難于快速確定故障原因，并涉及備件的更換，不可能迅速自行解決故障，只能由變頻器生產廠家或?qū)I(yè)的公司派人修理，難以保證快速修復，不影響生產。變頻器的使用壽命最長也不過7到10年。
      經濟性分析

	對比類型	永磁偶合器	高壓變頻器	備注
1	初始投資	永磁偶合器的初始投資與變頻器的投資目前大致相同；	變頻器的初始投資與永磁偶合器的投資旗鼓相當；
2	維護費用	由于永磁偶合器基本上是免維護的，所以維護費用幾乎為0；	平均每年都要有一次故障，每次的維護換件、人工費用價值不菲。且由于其故障的不確定性，給生產造成的損失也更大。
3	人員成本費用	不需要專人在現場看護，減少人員成本；	需要專人看護與記錄設備運行狀況，預防故障，大大增加人員（1人或多人）成本；
4	故障造成的經濟損失	盡管永磁偶合器與變頻器都是節能設備，但是，永磁偶合器是實實在在的讓用戶見到節能所帶來的效益，原因是它的平均無故障時間（MTBF）比變頻器要長很多，所以不會因?yàn)橐淮喂收纤斐傻臏p負荷發電，將節能所帶來的節能效益全部耗盡。	雖然變頻器也是節能設備，但是，變頻器卻不能實實在在的讓用戶見到節能所帶來的效益，原因是它的平均無故障時間（MTBF）太短，平均每年都會因?yàn)橐淮喂收隙斐蓽p負荷發電、增加油耗等損失將節能所帶來的經濟效益全部耗盡（極有可能還要倒貼）。
5	維修備件費用	因?yàn)橛来排己掀骰旧鲜敲饩S護，所以維修備件費用也幾乎為0。	為了確保變頻器突發故障時生產不受影響，變頻器的備件通常要備的全一些，這樣就造成了資金的占用，而且由于故障的不確定性，經常發生有的備件常年不用。由于電子元件有一定的時效性，所以過期的備件只能報廢，造成資金的浪費。
結論	從前面的分析可以看出，無論是眼前的經濟利益，還是從長遠經濟的回報角度來考慮，永磁偶合器都具有比變頻器優越得多的經濟性。



      三、結論

      無論是從經濟效益還是從生產的安全穩定性來看，采用調速型永磁偶合器調速方案具有高壓變頻器調速方案無可比擬的絕對優勢，是國內企業的最佳應用選擇。
