大唐林州電廠#1E漿液循環泵永磁調速器應用情況解析

點擊量：2145   日期：2019-09-12       1.項目介紹
      我公司#1機組發電負荷年平均在60～80%，但脫硫系統是按照100%發電負荷設計，并且泵出口由于設備特點原因沒有設置調節閥，能源浪費非常嚴重，特將#1E漿液循環泵漿液循環泵新增永磁調速器，于2019年6月15日調試。

      2.#1E漿液循環泵設備參數

電機銘牌數據

負載銘牌數據

額定功率

800 kW

負載類型

離心渣漿泵

額定電壓

6 kV

額定軸功率

725kW

額定轉速

1491 rpm

額定流量

6200 m3/h

額定電流

88.6 A

額定全壓/揚程

27.2 m

塔內平均液位

平均9 m

出口高度差

27.2 m

      3.采用調速節能方案簡述
      根據實際運行情況，脫硫裝置的吸收塔應該根據發電負荷以及媒質的含硫量情況調節漿液循環泵的流量，但是吸收塔每臺漿液循環泵的靜壓差非常大（占總揚程的70%），必須克服這段阻力才能將漿液上塔，所以漿液循環泵做節能，降速空間不大，但流量變化很大，綜合來說泵的節能空間還是非常大的。

      由于靜壓（系統阻力曲線抬高）很大，流量降幅大，壓力降幅很小，所以無法采用傳統的相似定律去計算泵的節能，一般會根據泵的做工（輸出流量、壓力）來計算節能。

      4.#1機組2018年歷史運行數據統計，用做節能基礎數據

月份

運行時間

平均負荷

#1塔出口SO2折算濃度

1E漿液循環泵電流

單位

h

MW

mg/Nm3

A

1月份

744.2

246.8

13.0

――

2月份

672.0

251.4

9.8

――

3月份

744.0

255.2

6.9

80.2

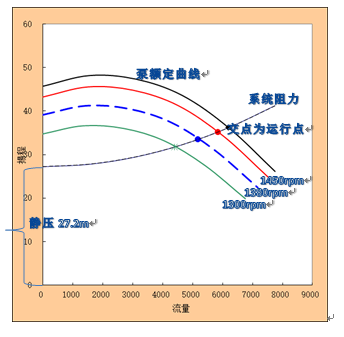

泵額定曲線

4月份

605.6

239.7

12.2

81.3

5月份

577.4

225.2

11.2

79.8

1300rpm


靜壓27.2m

6月份

707.6

234.1

13.1

79.9

7月份

744.0

248.4

10.4

81.2

8月份

744.2

242.8

12.3

80.6

9月份

720.2

215.9

13.3

80.1

10月份

703.4

191.1

13.9

79.2

11月份

520.5

223.4

14.7

80.3

12月份

744.0

232.2

13.3

80.4

統計

合計

8227.1

平均

233.9

平均

12.0

平均

80.3

      #1機組采集了2018年全年的運行數據，每個月給出了約2600組數據，每組數據間隔1000s，時間分布均勻，可按照每個月數據來統計平均值，統計表格也給出了如下數據。
      可以看出#1爐全年運行時間達到8227.1h，平均負荷率70.1%，塔出口SO2折算濃度全年平均為12.0 mg/Nm3，從運行負荷和年運行時間都是具有代表性的，以上統計數據真是有效，可作為#1E漿液循環的數據藍本。以上數據還反映出其含硫量遠低于國家標準，也低于其他電廠的35.0mg/Nm3的標準。
      5.現場安裝情況

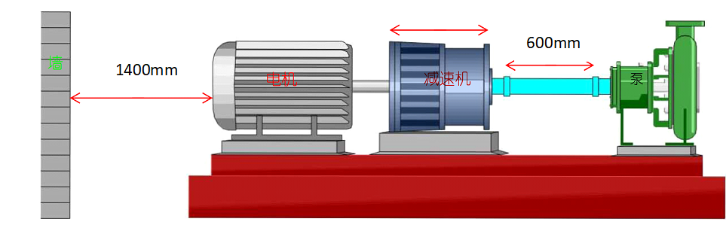

      此次改造現場空間有限，見下圖。

      查閱了市場上主流的永磁調速器廠家，安裝空間均超過1.6m，無法適應現場的需求，如果采用變頻器也沒有空間安裝變頻柜，所以聯合安徽沃弗電力科技有限公司的技術人員，研發磁密度更高的永磁調速器，縮減安裝空間，最終選用油冷型永磁調速器WF-TW800P，現場安裝照片如下：

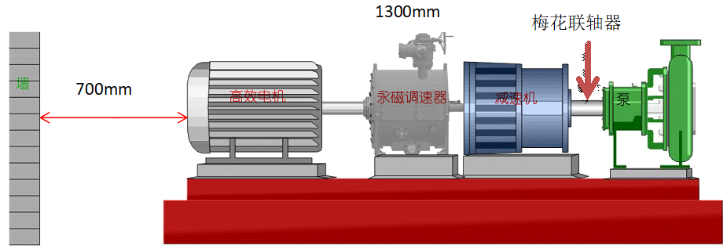

      6.改造后照片

      可以看到，墻沒有開門，去掉了泵vs減速機的雙膜片聯軸器中間段，最終電機尾部還能留下700mm的檢修通道。
      7.調試數據
      2019年6月15日漿液測試數據



序號

執行器開度

永磁輸出轉速

調速比

電機電流

節能率

備注

%

rpm

%

A

%

1

95%

1440

96.58%

72.3

9.96%

2

90%

1436

96.31%

71.11

11.44%

3

85%

1427

95.71%

69.4

13.57%

4

80%

1423

95.44%

69.08

13.97%

5

75%

1420

95.24%

68

15.32%

6

70%

1404

94.16%

67.7

15.69%

7

65%

1350

90.54%

62

22.79%

最低運行點

      8.小結
      目前來看，由于目前含硫量遠低于國家標準，所以永磁開度可保持在22%長期運行，節能率為22.79%，每年節約電量 = （80.3-62）×1.732×6×0.86×8000h = 130.8萬千瓦時。
      新增永磁調速器既解決了脫硫系統根據發電負荷的調節問題，又能減少脫硫系統的維護，同時還降低廠用電，非常成功，值得推廣。
