變頻器會被永磁耦合器取代嗎？

點擊量：2042   日期：2019-07-02       一、背景

      當前，國內的火力發電廠鍋爐主機，其大功率鼓風機和引風機所采用的調速方式大部分是變頻調速。鑒于變頻調速器在發電廠生產運行中所出現的問題，尤其是變頻設備故障的不確定性，給各發電廠生產上帶來了隱患，直接影響了生產運行的連續性、穩定性以及可靠性;也給電廠帶來了較大的經濟損失，這種損失通常是因?yàn)殡姎庠O(shè)備故障時，促使發電機組減負荷或處理不及時造成停爐、停機。而采用大功率調速型永磁耦合器(ASD)調速方案取代目前的變頻器調速方案(即改變間接控制到直接控制形式)，則可獲得使用變頻器調速方案所無可比擬的絕對優勢。

      二、分析比較
      我們就火力發電廠最為關心的以下四個方面來進行分析比較：
      (一) 系統的可靠性

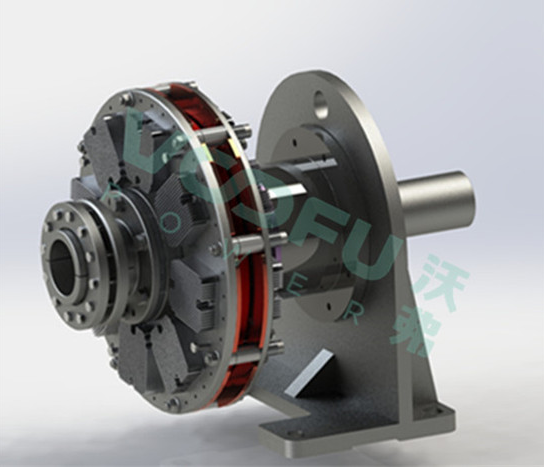

     永磁耦合器(CiLiOuHeQi)
      永磁耦合器(CiLiOuHeQi)是一個純機械的產品，性能穩定，對供電電源沒有任何要求，且使用中不會對電網產生高次諧波污染(高次諧波的污染對電網產生的危害眾所周知，這里不再贅述)。因?yàn)椴挥秒?，所以不存在電磁干擾問題。
      高壓變頻器
      盡管變頻器(引風機上大部分用的是6000V或10000V高壓變頻器)目前技術比較過關，但是作為一個高度復雜的電子設備而言，其運行中故障的不可預見性、不確定性還是有目共睹的。首先對環境的要求十分苛刻，專用房間要密封、防塵，夏季要有空調來保持設備正常運行所要求的溫度，輔助設施投入較大。其次對供電電源有一定的要求，電子設備易受電磁干擾會造成變頻器設備運行的不可靠。同時在變頻器運行時，對電源系統也會產生高次諧波污染，破壞電網的質量，嚴重時甚至影響電子設備的穩定運行，需要用戶采用其他設備(濾波器)來消除。另外，由于采用變頻器時，電機與負載(引風機)之間的軸連接是接觸式的，不具備減少軸承、密封損壞的優點。
      (二) 長期運行的穩定性
      永磁耦合器(CiLiOuHeQi)
      永磁耦合器(CiLiOuHeQi)具有機械結構簡單，一旦安裝完成投入使用，基本不受使用環境的干擾和影響，運行穩定可靠。因?yàn)椴挥秒?，所以不存在電磁干擾問題。由于采用永磁耦合器(CiLiOuHeQi)時，電機與負載(引風機)之間的軸連接是非接觸式的，因此，負載(引風機)的震動不會傳遞到電機上;也正是由于軸連接是非接觸式的，所以帶來了兩方面的好處，一是安裝時“對中”要求低;二是在長期運行中不會產生因?yàn)橹苯拥妮S連接而帶來的軸承、密封的損壞，保證設備的使用。根據其他電廠的使用情況(在美國的火力發電廠，其最長的連續使用時間已達六年，理論壽命30年)，永磁耦合器(CiLiOuHeQi)表現了優越的長期運行穩定性。而作為純機械設備，其可能的運行故障是可預見的，不會因?yàn)橥话l(fā)故障而給用戶帶來措手不及的事故。
      高壓變頻器
      變頻器的核心是一個復雜的電子設備，安裝完成投入運行后，易受使用環境的干擾和影響，難于保證其運行穩定可靠。根據多數火力發電廠的使用情況調查，變頻器在使用過程中，平均每年都要發生一次故障，長期運行穩定性很差。而作為復雜的電子設備，其運行故障是不可預見的，它會因?yàn)橥话l(fā)故障而給用戶帶來措手不及的事故。
      (三) 初始安裝及日后的可維護性
      永磁耦合器(CiLiOuHeQi)
      結構簡單，電機與負載的軸連接是非接觸式的，對中精度要求低，安裝調試快捷。由于是純機械設備，無復雜電子設備;經簡單培訓后，電廠的機務人員或電氣人員將會快速確定故障原因，并迅速自行解決故障，不必請專業公司的人來維修。其使用壽命可達30年。
      中壓變頻器
      變頻器是復雜的電子設備，一旦有電氣故障發生(經常性的、不可預見性的)，電廠的機務人員或電氣人員將難于快速確定故障原因，并涉及備件的更換，不可能迅速自行解決故障，只能由變頻器生產廠家或?qū)I(yè)的公司派人修理，難以保證快速修復，不影響生產。變頻器的使用壽命最長也不過7到10年。
      (四) 經濟性分析
      永磁耦合器(CiLiOuHeQi)
      1. 初始投資
      永磁耦合器(CiLiOuHeQi)的初始投資與變頻器的投資目前大致相同;
      2. 維護費用
      由于永磁耦合器(CiLiOuHeQi)基本上是免維護的，所以維護費用幾乎為0;
      3. 故障造成的經濟損失
      盡管永磁耦合器(CiLiOuHeQi)與變頻器都是節能設備，但是，永磁耦合器(CiLiOuHeQi)是實實在在的讓用戶見到節能所帶來的效益，原因是它的平均無故障時間(MTBF)比變頻器要長很多，所以不會因?yàn)橐淮喂收纤斐傻臏p負荷發電，將節能所帶來的節能效益全部耗盡。
      4. 維修備件費用
      因?yàn)橛来篷詈掀?CiLiOuHeQi)基本上是免維護的，所以維修備件費用也幾乎為0。
      中壓變頻器
      1. 初始投資
      變頻器的初始投資與永磁耦合器(CiLiOuHeQi)的投資旗鼓相當;
      2. 維護費用
      平均每年都要有一次故障，每次的維護換件、人工費用價值不菲。且由于其故障的不確定性，給生產造成的損失也更大。
      3. 故障造成的經濟損失
      雖然變頻器也是節能設備，但是，變頻器卻不能實實在在的讓用戶見到節能所帶來的效益，原因是它的平均無故障時間(MTBF)太短，平均每年都會因?yàn)橐淮喂收隙斐蓽p負荷發電、增加油耗等損失將節能所帶來的經濟效益全部耗盡(極有可能還要倒貼)。
      4. 維修備件費用
      為了確保變頻器突發故障時生產不受影響，變頻器的備件通常要備的全一些，這樣就造成了資金的占用，而且由于故障的不確定性，經常發生有的備件常年不用。由于電子元件有一定的時效性，所以過期的備件只能報廢，造成資金的浪費。
      從前面的分析可以看出，無論是眼前的經濟利益，還是從長遠經濟的回報角度來考慮，永磁耦合器(CiLiOuHeQi)都具有比變頻器優越得多的經濟性。
      三、結論
      無論是從經濟效益還是從生產的安全穩定性來看，采用調速型永磁耦合器(ASD)調速方案具有高壓變頻器調速方案無可比擬的絕對優勢，是國內發電廠的最佳應用選擇。
