永磁調速器在集輸泵站上的應用

點擊量：1850   日期：2019-05-22       1 永磁調速器需求背景

      永磁調速是國際上近幾年發展起來的一項新的調速節能技術，主要用于中大功率、中高壓電機拖動系統軟啟動及離心負載的調速節能。具有效隔離降低振動、安裝簡單、運行可靠、無諧波污染電網、壽命長、維護費用少、環境要求低、與電壓等級無關等特點。

      油氣集輸總廠東營原油庫4#輸油泵機組是中石化勝利油田分公司外輸外銷主要設備，主要由6 kV異步電動機容量680kW和揚程128米的離心泵等組成，固定流量輸送，當調整輸油輸量時，采取旁通調節開度的方式來滿足生產需求，存在嚴重的節流損耗問題。經過多方考察，決定采用水冷型永磁調速器，對原油輸油泵機組進行改造。

      2 永磁調速器組成及原理

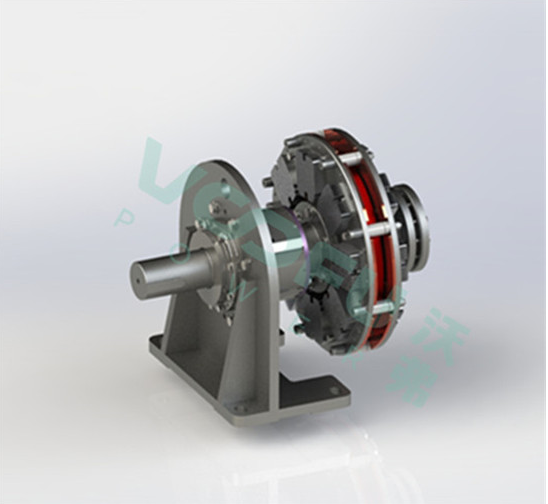

      第一代永磁調速技術由美國MagnaForce公司于1999年推出，國內由中達電通股份有限公司代理，其原理如下圖1：
      導體盤轉子安裝在電機側，永磁盤轉子安裝在負載側，通過調節機構調整兩者間的氣隙來改變傳遞的扭矩大小，從而改變負載側轉速，實現節能。氣隙最小時傳遞扭矩最大、轉速最高，氣隙增大、傳遞扭矩變小、轉速降低。
      第二代永磁調速技術根據引進設備的調速原理設計制造：
      2.1 結構組成
      永磁調速器主要由導體轉子、永磁轉子和調節器三部分組成。
      永磁轉子安裝在負載軸上，在導體轉子內，其間由空氣隙分開，并隨各自安裝的旋轉軸獨立轉動；導體轉子安裝在電機軸上，永磁場在導體轉子上產生渦流，又產生感應磁場與永磁場相互作用；調節器調節永磁轉子與導體轉子在軸線水平方向的相對位置以改變導體轉子與永磁轉子之間相互作用的面積，實現改變導體轉子與永磁轉子之間傳遞轉矩的大小。
      2.2 工作原理
      筒形導體轉子安裝在電機側，筒形永磁轉子安裝在負載側，筒形永磁轉子在筒形導體轉子內，其間由空氣隙分開，通過調節兩者在軸線方向的相對位置，改變兩者間的嚙合面積，實現傳遞轉矩大小的改變。嚙合面積越小，傳遞扭矩越小，轉速越低。
      導體轉子（安裝在輸入軸上）通過聯軸器與電機相連， 永磁轉子（安裝在輸出軸上）通過聯軸器與輸油泵相連，當電機帶動導體轉子轉動時，導體轉子與永磁轉子產生相對運動，永磁場在導體轉子上產生渦流，同時渦流又產生感應磁場與永磁場相互作用，從而帶動永磁轉子沿與導體轉子相同的方向轉動，結果是將輸入軸的轉矩傳遞到輸出軸上；輸出轉矩的大小與相互作用的面積相關，作用面積越大，扭矩越大，反之亦然。
      永磁轉子在調節器作用下，沿軸向往返移動時，永磁轉子與導體轉子之間的相互作用面積發生變化。作用面積大，傳遞的扭矩大，轉速高；作用面積小，傳遞的扭矩小，轉速低；永磁轉子與導體轉子完全脫開，作用面積為零，永磁轉子轉速為零，即負載轉速為零。
      3 設備改造過程
      3.1 系統現狀
      油氣集輸總廠原油庫有大量的離心式輸油泵等設備。該類設備的通常運行方式為固定轉速，通過泵進出旁通閥回流調節輸油泵排量的大小。隨著電力系統的變化和輸量的要求越來越高，機組負荷調節深度越來越大，負荷調節幅度和頻次隨之增大。旁通閥調節方式運行效率越來越低，能耗浪費很大。對于該類設備采用調節轉速的方式運行，是節能降耗的有效途徑。
      3.2 系統選擇
      3.3 改造內容
      將電機和泵之間的聯軸器改為生產的永磁調速器（型號為：ALTH-780），并通過已有的DCS實現自動控制。自動控制系統構成包括：永磁調速器、電動執行機構、溫度傳感器、速度傳感器、遠程控制中心。
      改造過程：（1）電機基礎加長：根據現場實際測量，將電機向后移1655mm。（2）將電機軸與泵軸找正后，把永磁調速機構分別安裝在泵軸和電機軸上，控制間隙在3-5mm之間。（3）安裝電動執行機構、溫度傳感器、速度傳感器等。（4）安裝水冷卻系統，包括兩臺供水循環泵、一個散熱器和一個2立方米不銹鋼循環水箱。
      3.4 應用效果預測
      當輸出流量和壓力減少時，按照離心負載的相似定律，電機功率急劇下降，減少了能源需求，從而起到節能的作用。從另一個角 度講，對于油田使用的各種離心式負載，其工作點是泵H-Q曲線與管網H-Q曲線的交點，與閥控調節相比，電機調速調節無需改變管網H-Q曲線，從而在保證流量調節需要的情況下，達到輸入能量最小的目的。
      4 結論
     （1）通過調速器改造可節約由于節流造成損失的電量的20%～60%；
     （2）可減少振動對環境造成的噪聲污染，減少對操作工人噪聲危害。
     （3）實現了遠程調控輸油泵排量，減輕了工人勞動強度。
