大慣性負載下永磁耦合器的設計及傳動分析

點擊量：1996   日期：2019-03-05

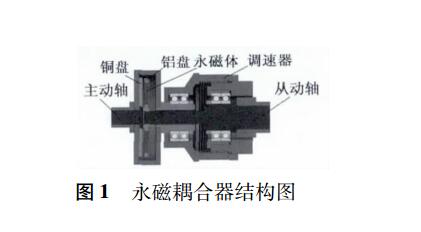

    針對大慣性負載的特性設計了一種永磁耦合器。采用有限元方法進行了三維電磁場數值計算,得到了耦合器的電磁場分布規律。用Ansoft軟件分析、優化了影響永磁耦合器傳動性能的一些關鍵參數。搭建了Simulink系統傳動模型,分析了系統在是否使用永磁耦合器這兩種情況下電機的起動過程。將仿真結果與實際生產現場的測量數據作比較,結果表明:在該系統中永磁耦合器能代替變頻器工作,實現電機的軟起動。研究方法和結果為大慣性負載下設計相應配套的永磁耦合器提供了理論依據。

    通過對磁力耦合器的電磁場分析和傳動系統的起動過程仿真，獲得以下結論，可以為大慣性負載特性的永磁耦合器的優化設計提供理論依據。
    1)通過對永磁耦合器進行電磁場分析，得出銅盤上的渦流環在圓周方向呈周期性分布，徑向分布不均勻;耦合器的氣隙磁密分布波形近似為周期性的正弦波，隨著主動側和從動側之間轉速差的變大，波形更容易發生畸變。
    2)在一定范圍內增大永磁體的厚度，能夠有效提高耦合器的氣隙磁密和輸出轉矩，超出了這個范圍，永磁體的利用率會降低。同時，永磁體的厚度增加，耦合器的軸向力也會隨之變大。所以，綜合考慮，永磁體的厚度設計為16mm。
    3)調節耦合器的空氣隙長度也能夠改變耦合器的氣隙磁密和輸出轉矩?？諝庀对酱?，耦合器的氣隙磁密、輸出轉矩和軸向力越小。綜合考慮，在系統正常工作時，盡量減小空氣隙長度，有利于提高耦合器傳動能力。本文中，耦合器正常工作時的空氣隙長度為3mm。
    4)在一定范圍內增大耦合器主動側與從動側的轉速差，能夠提高耦合器的輸出轉矩，超過這個范圍，耦合器的輸出轉矩就會逐漸減小。本文中，耦合器正常工作時的轉速差設置為40r/min。
    5)大慣性負載的傳動系統起動時，使用耦合器能夠延長電機的起動時間，減小負載對電機的沖擊。

這與實際生產現場中，用變頻器控制電機軟起動的效果是相似的。由此可見，本文所設計的永磁耦合器在大慣性負載的傳動系統中，能夠替代變頻器工作。在電機剛開始起動時，使耦合器的空氣隙長度調到最大，等電機完全起動后再將耦合器的空氣隙長度調小。
