礦用調速型永磁耦合器性能影響因素分析之結構原理

      摘要：

      為了更好地指導礦用調速型永磁耦合器的設計、選型和使用,采用有限元仿真的方法,選取氣隙厚度、導體盤電導率、導體盤厚度三個關鍵因素,對40kW礦用調速型永磁耦合器的最大傳遞轉矩、最大可調轉速、功率損耗這三個重要性能指標的影響進行了分析；并將分析結論應用于負載匹配,分析其調速特性及節能效果。分析結果表明三個因素分別與三個性能指標存在相關性；對于恒轉矩與二次方律負載，永磁耦合器都有13%的最大調速范圍，對于恒轉矩負載起不到節能效果，對于二次方律負載,在需要調節流量的情況下，最多可降低13%的流量及34%的電機功率，相較于增阻調節流量方式有一定的節能效果。

      永磁耦合器作為一種新型的磁力傳動機械，具有可靠性、長期運轉的穩定性、節能環保、經濟性等優越性，并廣泛應用在礦山生產中。永磁耦合器的原理和機械特性曲線與異步電機類似，主要性能指標為最大可傳遞轉矩，一些學校及科研機構已對其進行了一定的研究。但是，在實際生產中主要使用的是調速型永磁耦合器，調速特性是其關鍵性能，也直接影響其節能效果，而相關的研究較少。本文采用有限元仿真的方法，以40kW礦用調速型永磁耦合器為研究對象，選取氣隙厚度、導體盤電導率、導體盤厚度三個關鍵設計參數對永磁耦合器調速性能的影響因素進行了研究。

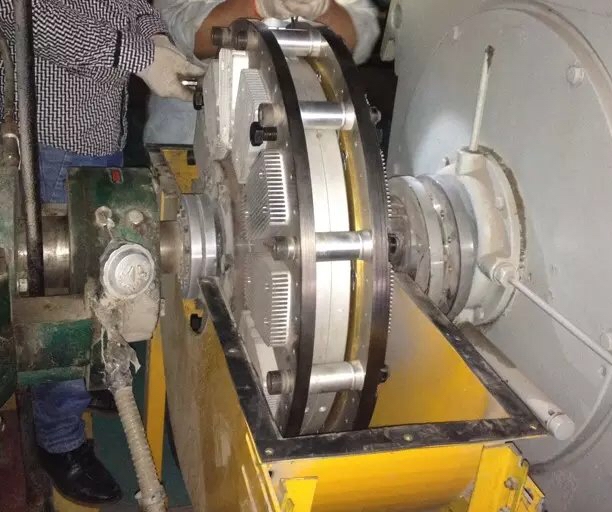

      結構及工作原理

      分析礦用調速型永磁耦合器剖視圖得知，輸入端由輸入軸1、兩組外鋼盤2、兩組導體盤3組成，輸出端由輸出軸4、兩組磁體盤5組成，磁體盤中按圓周方向嵌入永磁體6，輸入端與輸出端無直接連接，通過導體盤與磁體盤的氣隙來傳遞轉矩。氣隙調節機構由蝸桿、渦輪8、絲杠9、軸套10組成，通過蝸桿端連接伺服電機，根據實際工況，操作伺服電機正轉或反轉進行調節。

      工作原理

      當永磁耦合器工作時，導體盤與磁體盤有相對轉差，因而產生感應渦流。由楞次定律可知，由渦流產生的等效磁場阻礙原磁場的變化，感應磁場與原磁場的相互作用力成為動盤轉動的動力。當氣隙變化時，永磁耦合器轉差發生變化，達到調節轉速的目的。

      轉矩轉差的關系采用如下步驟獲得:

      ①永磁耦合器的永磁體工作點位于其回復線上，可構建回復線方程;

      ②由永磁耦合器結構可繪制等效磁路模型，進而得到外磁路特性曲線方程;

      ③聯立上述兩個方程可求得永磁體實際工作時的磁感應強度B、磁場強度H，由電磁感應原理可計算得導體盤不同半徑處的感應電動勢差，并參考薄膜電阻計算方法計算導體盤渦流區域等效電阻，進而得到渦流大小，并由此得到渦流損耗功率;

      ④由能量守恒定律可知渦流損耗功率等于輸入輸出端功率差，由此得到轉矩與轉差的關系方程式中，NP為耦合器磁極數;Br為永磁體剩余磁感應強度;hm為永磁體充磁方向厚度;ws為導體盤與永磁體盤間的轉差；rm1為永磁體內徑；rm2為永磁體外徑；ＲP為導體盤等效電阻；ＲPS為外鋼盤等效電阻，與其電導率有關；Ｒm為永磁體等效磁阻Ｒ"為永磁耦合器外磁路磁阻，與氣隙厚度、導體盤厚度有關；μ0為真空磁導率；μr為永磁體相對磁導率;Am為永磁體截面積。
