助力碳中和的油冷型永磁調速器關鍵技術深度解讀

碳達峰、碳中和是我國統籌國際國內兩個大局確定的目標，是綜合考慮生態文明和經濟發展后向國際社會作出的莊嚴承諾，對全球應對氣候變化和我國經濟高質量發展具有重要意義。電熱、石化、鋼鐵、冶金等能源消耗高密集型行業，一直是中國的碳排放“大戶”，從用電消費來看，其用電量占全國電力消費的68.2%*，如何治理高能耗？

根據國家惠民工程實施情況的統計，工業電機用電約占工業用電總量的75%。經過努力，我國高效電動機的市場占有率已經從原來不足5%提高到25%左右，但是還應看到，70%以上的電機產品效率仍然比國外先進水平低2%～5%，高效電動機的市場占有率總體還比較低。而在實際運行中，由于系統匹配不合理、設備長期低負荷運行、系統傳動調速方式落后等原因，導致電機系統的實際運行效率比國外先進水平低10%～20%，差距更大。

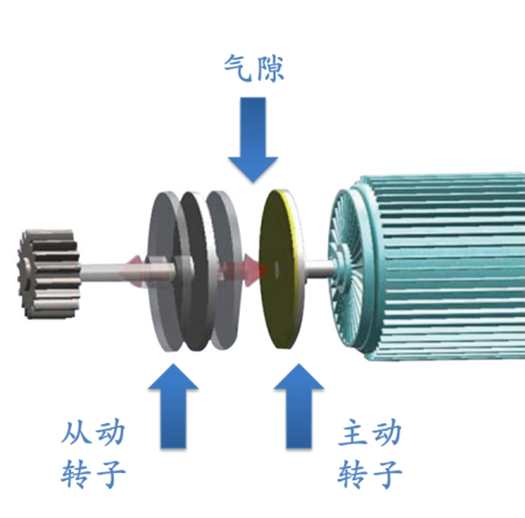

永磁調速器是透過氣隙傳遞轉矩的革命性傳動設備,電機與負載設備轉軸之間無需機械連結,電機旋轉時帶動導體主動轉子在裝有強力稀土磁鐵的磁盤從動轉子所產生的強磁場中切割磁力線，因而在導磁盤中產生渦電流(Eddy Current),該渦電流在導體主動轉子上產生感應磁場，感應磁場和永磁場之間磁性的相互吸合和排斥拉動從動轉載，從而實現了電機與負載之間的轉矩傳輸

電機與主動轉子連接在一起，轉速不變。通過調節從動轉子與主動轉子之間的氣隙（距離）的大小，可以調節從動轉子所處位置的磁場大小，氣隙越小，主動轉子所處位置的磁場越強，其高速旋轉所產生的感應磁場也越強，所產生的扭矩也越大，負載轉速也越高。反之，氣隙越大，主動轉子所處位置的磁場越小，其高速旋轉產生的感應磁場也越小，產生的扭矩也越小，負載轉速也就越低。

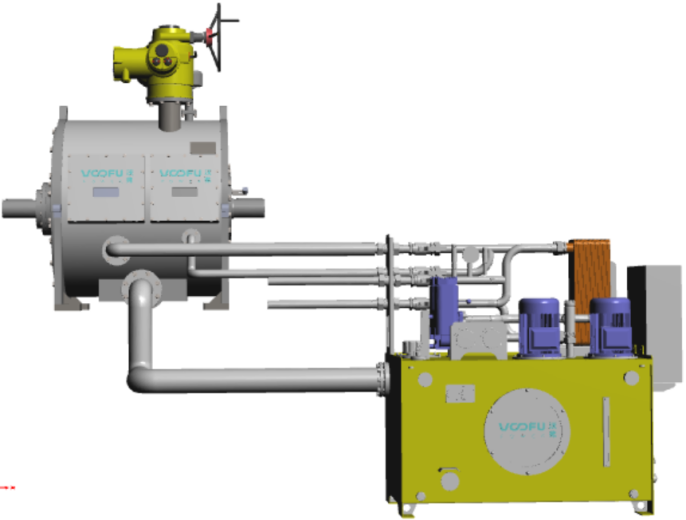

臥式油冷型永磁調速器系統，是在油冷型專用永磁調速器裝置外加裝了其他三個部分，用于設備運行時的降溫冷卻，整體構成為：油冷型永磁調速器+永磁分線箱+稀油站+稀油站端子箱

油冷型永磁調速器由外套筒、永磁設備主體、電動執行器等部件組成，永磁設備主體由一個高精度的永磁轉子組件（含有高強度的永磁體）與負載軸相連，一個復合導體轉子與電機軸相連。外轉子與內轉子之間沒有物理(機械)聯接。整個永磁設備主體安裝在密封的外套筒內，工作時由稀油站供油噴淋在永磁設備主體上起到降溫潤滑作用。

有效節能：

采用永磁調速器技術，可以通過調節氣隙實現流量和/或壓力的連續控制，取代原系統中控制流量和/或壓力的閥門或風門擋板，在電機轉速不變的情況下，調節風機或水泵的轉速。

永磁傳動技術主要是傳遞扭矩電機輸出的扭矩：

電機輸出的扭矩=負載設備所需扭矩;

風機水泵等離心負載符合相似定律,扭矩變化與轉速變化的平方成正比,即：Tl/ T2 = (N1/N2)2;功率= T×W(扭矩×轉速）,所以電機輸出功率與負載設備轉速比的平方成正比,即：P1/P2 = (N1/N2)2。

減振：

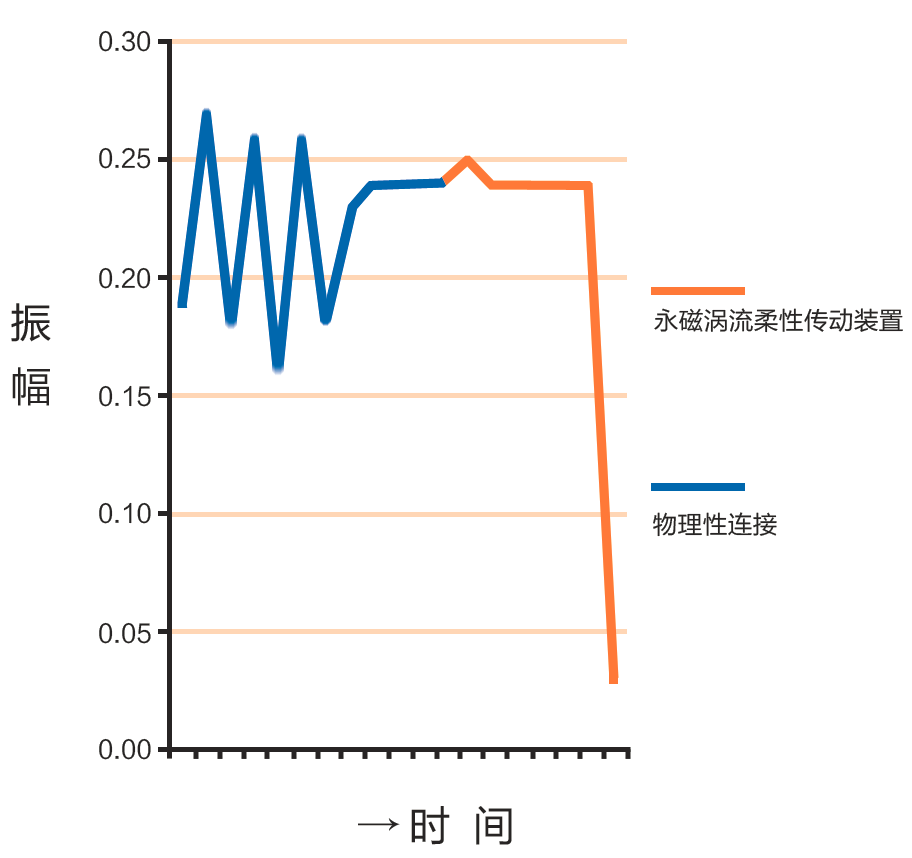

如圖所示，無機械連接的扭矩傳遞，解決了聯軸器對心帶來振動及電機軸承負荷過高的問題。

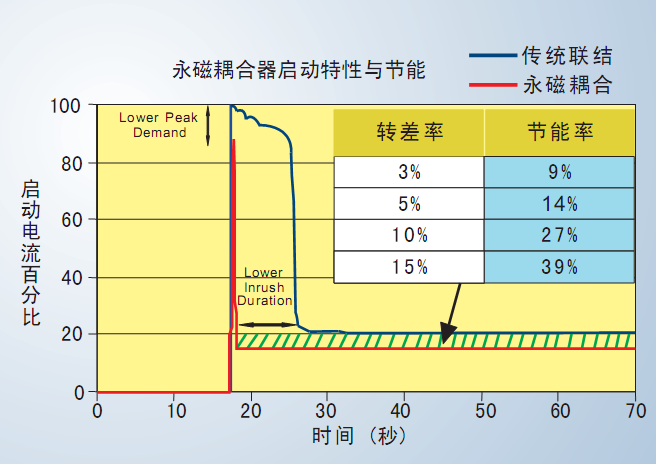

帶緩沖的軟啟動

減少電機的啟動沖擊電流，減小扭振，避免了電機軸承跑套，減輕電機的軸承負荷，同時有2～4%降速*，可進一步降低電機的運行電流從而降低軸承溫度。

允許較大的安裝對中誤差

大大簡化安裝、調試過程，節約了時間。

使用壽命長

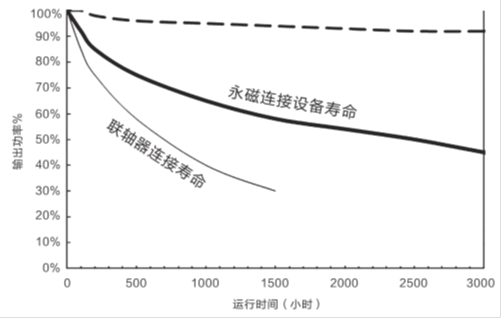

聯軸器和永磁耦合器輸出功率對比圖（來源于沃弗實驗室）

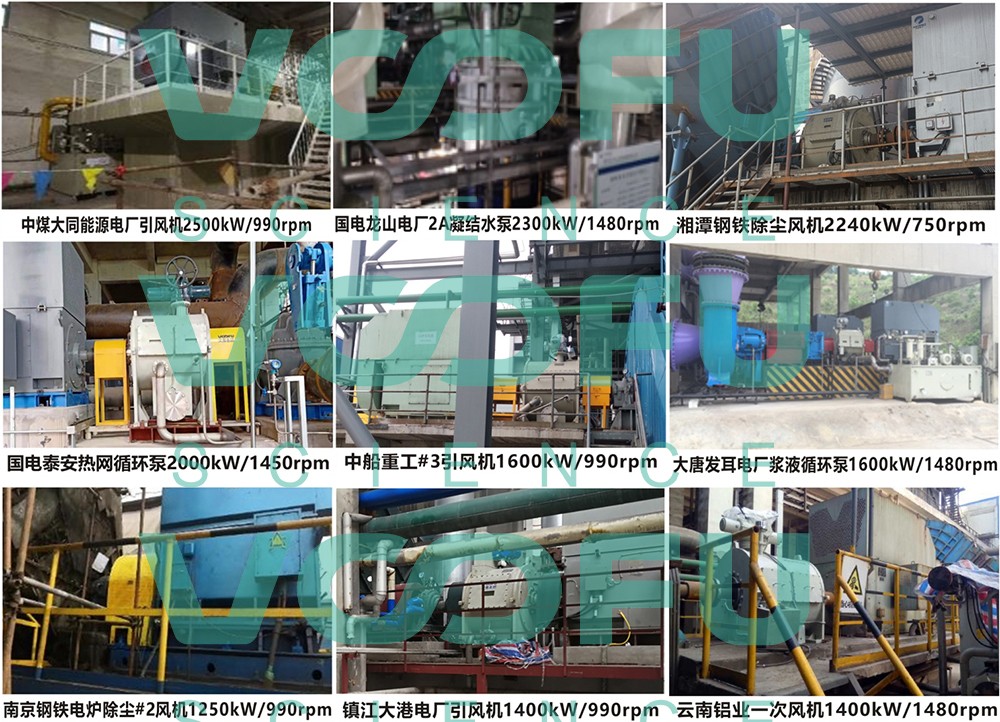

目前，沃弗油冷型永磁調速器已經應用于中煤大同能源電廠、國電龍山電廠、國電泰安電廠、神華國華孟津電廠、大唐發耳電廠、國電鎮江大港電廠、南京鋼鐵集團三煉鋼廠、中船重工、湘潭鋼鐵、云南鋁業等眾多能源消耗高密集型大型工礦企業大功率電機節能技改，設備均運行良好，以國電鎮江大港熱電廠改造項目為例，引風機采用臥式油冷型永磁調速器調節，年節約總電量為224.58萬kW?h，折合年節約標煤729.88t，減排二氧化碳2023.6t/a*。

2021年是“十四五”開局之年，亦是后疫情時代發展的關鍵之年。制造業正由中低端向中高端轉型，由大而全向?qū)６D(zhuǎn)型，由生產型制造向服務型制造轉變。要在實現碳達峰、碳中和的同時實現經濟社會可持續發展，任務異常艱巨、挑戰非常巨大。要想在這場前所未有的變革中有所作為，沃弗永磁力爭在永磁傳動領域的新理論、新發現、新技術上取得重大突破，為碳達峰、碳中和作出真貢獻。

注釋：

1、電量占全國電力消費的68.2%，數據來源于中電聯、智研咨詢整理；

2、2～4%降速，數據來源于沃弗實驗室。

3、節電率：20%~50%；年節約總電量為224.58萬kW?h，折合年節約標煤729.88t，減排二氧化碳2023.6t/a，數據來源于2020年《國家工業節能技術應用指南與案例（2020）》，
