WF-CL離合型永磁耦合器在空預器中運用

點擊量：2712   日期：2019-11-21       一、空預器介紹

      空預器（air pre-heater）是鍋爐尾部煙道中的煙氣通過內部的散熱片將進入鍋爐前的空氣預熱到一定溫度的受熱面。用于提高鍋爐的熱交換性能，降低能量消耗。如果空預器不能工作直接導致電廠的發電負荷下降約一半?？疹A(yù)器的主、輔電機是關鍵設備，其改造尤其選用安全級別高的改造方式。

      煙氣換熱器的原理類同。
      二、工作原理圖
      常見的空預器一般有2種類型（其實種類非常多）：
      （1）3套馬達，分別是氣動馬達、輔（?。R達、主（大）馬達。主馬達和負載之間一般采用液力偶合器連接，氣動馬達也叫檢修馬達。
      （2）2套馬達互為備用，且主輔馬達同功率轉速，一般電機和減速機之間沒有聯軸器，電機軸插入減速機里，直接帶同齒輪。
      三、存在問題以及目前的解決方案
      1.電機安裝方式為同軸連接，主輔電機分別由變頻驅動，一臺電機故障時無法在不停運空預器時對故障電機進行檢修，易造成停運空預器事故。
      2.電機與減速箱采用機械剛性聯結，在空預器發生過載或者倒轉時，造成電流出現異常，變頻器保護動作跳閘，同時可能會造成電機燒損。
      3.電機與減速箱采用機械剛性聯結，在空預器發生較大振動時，剛性聯軸器容易磨損，維護成本高。
      4.輔馬達的超越離合器極易損壞，無法實現脫開功能，所以關鍵時刻輔馬達不能起到備用的作用，系統可靠性堪憂。
      四、離合型永磁介紹
      永磁傳動器系統構成與工作原理
      永磁驅動技術是透過氣隙傳遞轉矩的革命性傳動設備,電機與負載設備轉軸之間無需機械連結,電機旋轉時帶動導磁盤在裝有強力稀土磁鐵的磁盤所產生的強磁場中切割磁力線，因而在導磁盤中產生渦電流(Eddy Current),該渦電流在導磁盤上產生反感磁場，拉動導磁盤與磁盤的相對運動，從而實現了電機與負載之間的轉矩傳輸。

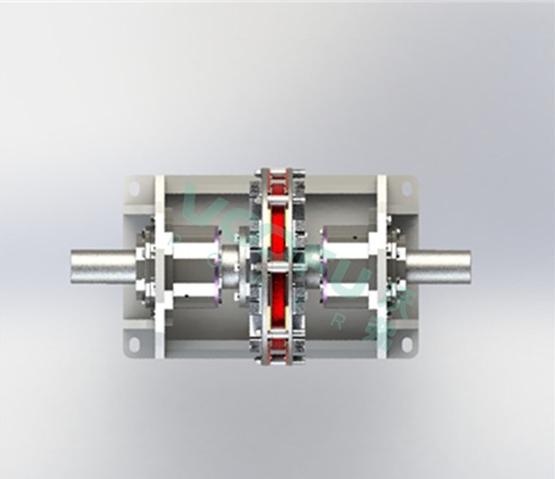

      高效離合型永磁傳動器由三個部件組成：
      永磁轉子：鑲有永磁體的鋁盤,與負載軸連接
      導磁轉子：導磁體盤(銅或鋁), 與電機軸連接
      轉軸連接殼與緊縮盤：以專利緊縮盤裝置與電機及負載軸連結
      離合型永磁傳動器WF-CL的優點:
      調節范圍: 永磁調速可在0～97%的范圍內對負載進行無級調速
      空載啟動，啟動電流沖擊小
      在啟動時，將氣隙調節到最大，實現空載啟動，可極大的降低電機啟電流所需時間。
      在線檢修：
      主電機發生故障時，可移動燕尾槽將電機后移拆下，同時輔電機開啟。
      減少振動：
      由于永磁調速是非機械連接的調速裝置，負載和電機沒有機械硬連接，完全是通過氣隙傳遞扭矩的，這樣的好處是隔離了振動的傳遞，減低振動。消除振動能力最高可達80%
      可靠性高，維護少：設備結構簡單，故障率底，無軸承，免維護。
      使用壽命長：永磁調速的使用壽命可達25年適應于各種嚴酷工作環境電網電壓波動較大，諧波含量較高，易燃，潮濕，粉塵含量高，高溫、低溫等場所。無諧波干擾: 非接觸性的機械聯結，不產生諧波干擾。
CL離合型永磁偶合器優點：可以脫開電機，使電機不跟轉。
      五、空預器采用永磁偶合器描述
      對每臺鍋爐2側的主、輔馬達進行WF-CL永磁離合器改造，由于需要實現在線檢維修的方案，需要拆除原電機和減速機之間的聯軸器，電機加裝燕尾槽結構，通過手輪實現電機前后移動。
      改造后主馬達運轉時輔馬達脫開，防止輔馬達跟轉，有效的保護輔電機與輔減速機。主馬達故障后，投上輔馬達。馬達推進可采用手動或者自動。
      改造優點：
      1、可實現完全意義上的輔馬達脫開；
      2、可實現主馬達損壞，在線的拆除，維修，恢復備用。
