某研究所船舶用水泵永磁調速器驗收?qǐng)?bào)告

      一、 公司介紹

      安徽沃弗電力科技有限公司。主要負責能源市場新技術和新產品的開發及運作，致力于為工業級客戶提供可靠環保節能與方案來造福社會。產品涵蓋了能源科技的三個領域：節能、安能、綠能。業務模式包括能源技術開發、產品制造、工程服務等。

      作為綜合性的能源科技企業，沃弗科技以有效利用能源和節能降耗為己任，依托自主創新的核心技術，為各類客戶提供全方位的綜合能源技術服務。

      公司研發基地位于上海松江工業園區，占地10畝，生產研發占地2000平方米。

      二、 空冷型永磁調速器原理簡介

      永磁調速器是透過氣隙傳遞轉矩的革命性傳動設備,電機與負載設備轉軸之間無需機械連結,電機旋轉時帶動導磁盤在裝有強力稀土磁鐵的磁盤所產生的強磁場中切割磁力線，因而在導磁盤中產生渦電流(Eddy Current),該渦電流在導磁盤上產生反感磁場，拉動導磁盤與磁盤的相對運動，從而實現了電機與負載之間的轉矩傳輸。

      永磁調速器由三個部件組成：

      沃弗永磁調速器由3 部分組成:

      主動轉子 ― 與電機相連；

      從動轉子 ― 與負載相連；

      機械調速機構― 調整氣隙的機構；從上面的原理圖中看出，電機與負載之間的扭矩傳輸，不同于常規的硬機械連接方式，是通過氣隙連接的，它不僅可以通過調整氣隙實現轉速調整，還帶來很多其它調速方式所不具備的優點。

三、 應用空冷型永磁調速器的好處

可實現過程控制，響應速度快：永磁調速接收標準4～20mA信號，根據輸入信號調節負載轉速，滿足系統需求，響應速度快。

空載啟動，啟動電流沖擊?。涸趩?dòng)時，將氣隙調節到最大，實現空載啟動，可極大的降低電機啟電流所需時間。

l 減少振動：由于WF永磁調速是非機械連接的調速裝置，泵和電機沒有機械硬連接，完全是通過氣隙傳遞扭矩的，這樣的好處是隔離了振動的傳遞，減低振動。消除振動能力最高可達80%

l 可靠性高，維護少: 設備結構簡單，故障率底，維護成本低。

l 使用壽命長：WF永磁調速的使用壽命可達25年。

l 節能: 通過調節負載轉速，提高效率，減少管路損失，減低電機負荷，節能效果明顯。

l 適應于各種嚴酷工作環境：電網電壓波動較大，諧波含量較高，易燃、易爆，潮濕，粉塵含量高，高溫、低溫等場所。

l 無諧波干擾: 非接觸性的機械聯結，不產生諧波干擾。

四、 實際應用案例

下面對過實際應用的案例進行實際分析。

船舶用泵和風機受制于空間以及標準等因素，很少采用變頻方式，同時考慮到維護因素又不能使用液力耦合器，所以在此驗證項目上采用了最新的永磁調速器技術，既可工藝調速又保證設備維護量低，同時安全可靠無電磁兼容問題，提高系統可靠性。

五、 船舶用某水泵

5.1、某水泵，電機的功率為45kW//990rpm，選用安徽沃弗電力科技有限公司的空冷型永磁調速器WF-TL320,于2017年11月調試驗收完成，目前穩定運行2年無任何故障。

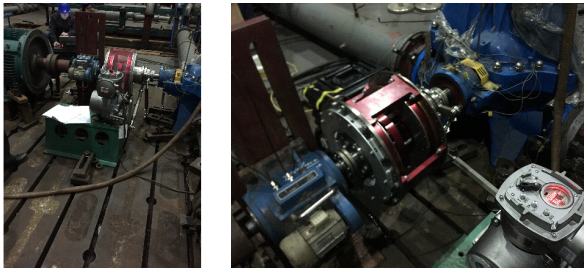

5.2、第三方測試照片

5.3、調試運行數據

5.4、現場振動數據

六、 小結

此項目投入運行至今，無任何故障，維護量極低，無電磁兼容影響，有效降低了水泵的振動，延長了整機的使用壽命，提高了設備的整體價值，可在船舶上大力推廣。
