永磁調速技術在火電廠有哪些應用

點擊量：1970   日期：2019-08-26

      永磁調速技術在火電廠有哪些應用呢?我們都知道永磁調速技術在各個方面都有了極大地應用。特別是在火電廠上這方面的應用。假設某火電廠現有2臺300MW供熱機組，而開式水系統則主要應用于閉式水冷卻器、主機冷油器、抗燃油冷卻器、發電機定子冷卻水冷卻器、發電機密封油冷卻器以及真空泵及電動給水泵冷卻器等設備。使用時為每臺機組配置2臺開式循環水泵，開式冷卻水由循環水供水管產生提供，在此基礎上使其壓強升至0.3Mpa后，再向各級用戶供水，并回水至循環水回水母管。

      開式循環泵技術參數如下：型號與類型KQSN600-N19/518;功率280kW;額定流量2600t/h;揚程30m;效率88%;額定轉速990r/min。電動機技術參數：型號YKK400-6;額定功率280kW;額定電壓6000V;額定電流35.2A;功率因數0.86;額定轉速990r/min。在實際的工程設計當中，通常應根據系統的最大需求來完成開式水泵的配備工作，在這一過程中應注意留有余量。在運行過程中，運行人員往往以機組負載及環境溫度變化為依據，使用閥門對各級用戶的水量進行節流調節，這樣就導致了大量的節流損失。更為嚴重的是，由于主機冷油器中的冷卻水調節門位于回水側，因而會造成主機冷油器冷卻水壓遠超出油壓，從而導致油中進水的現象發生，增加了系統運行的安全隱患。
      永磁調速驅動器改造方案
      為了能夠使永磁調速技術得以更好地應用，最大程度地發揮其作用和效果，需根據其技術特點和實際需要制定出最優的調速驅動器改造方案。在全面比較了各種調速改造方案后，在#3機組一臺開式循環水泵上應用了永磁調速驅動裝置控制開式循環水泵轉速的調速方案。調速聯軸器可以在控制器的支持下進行控制，控制器同時能夠接收水泵出口壓力(包括流量、液位)等控制信息。開式水泵永磁調速系統構成可參見圖5所示。

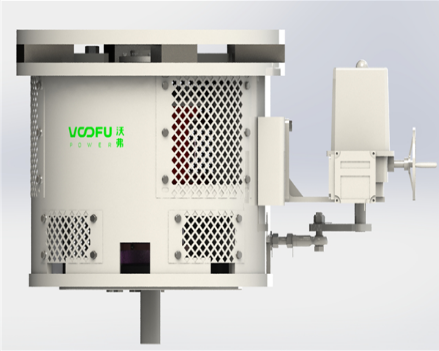

      永磁調速系統設備參數如下：ASD24.5/28.5鋁導電盤調速器數量，1個;聯軸嵌套及鎖緊盤數量，2個;BECK11-300電動執行器數量，1個;執行器連桿總成數量，1個;測速傳感器數量，1個;隔音裝置數量，1臺。
      第一，對設備圖紙進行分析并設計規劃尺寸，現場改變電動機和泵的基礎，擴大電動機和泵之間的距離從而符合安裝永磁調速驅動器的技術要求。
      第二，從廠用電系統中引入一路AC220V/5A/50Hz單相工作電源，為電動執行器及測速傳感器提供就地顯示儀表。
      第三，開度指令是通過分散控制系統(DCS)提供DC4～20mA信號供電動執行機構來實現的，實現方式為比例控制，而電動執行機構則發出DC4～20mA開度反饋指令至DCS中。加快轉速及壓力反饋情況也應受到DCS的監視及閉環控制。
第四，在此過程需保證DCS中原水泵連鎖邏輯、模擬信號(包括電動機繞組溫度、電流大小、軸承溫度、振動情況)、開關量信號(啟動與暫停狀態的切換)始終不變。
      第五，待設備安裝操作結束后，還需進行DCS組態及現場安裝調試，在正式應用之前對電動機和水泵的振動及工業噪聲進行相關檢測以保證其符合技術標準。
改造方案取得的實效 節能效果顯著
      經過改造后，在使用中對2臺機組開式循環水泵的總耗電量進行統計，并對得出的統計結果進行綜合對比分析。通過數據分析可知，應用了改造方案后，水泵在統計時間段內的平均節電指數高達60%以上，取得了十分理想的節能效果。由于該機組暫時無法在夏季運行，因而缺乏開式水泵夏季耗電數據，無法對其產生的效益加以進一步的分析。但可從機組負荷、上網電價及設備投資維護支出方面獲得有效數據并在此基礎上進行較粗略的估算，從而可知大約2～3年內收回成本。
延長了設備壽命，提高了系統可靠性
      由于電動機能夠以低負荷狀態運行，因此能夠降低發熱量，并延遲絕緣老化的速度。水泵運行轉速的減慢，可以緩解水泵及葉輪的氣蝕影響，降低了水泵軸封盤根、軸套的機械損耗程度。同時，在電動機及水泵缺少機械連接的條件下，會使得振動幅度大為降低(通過測量，得知振動降低了約40μm)。電動機零負載啟動之后，電流和振動會急劇降低，緩解對機電設備及配電網洛造成的沖擊，這樣就可有效延長整個系統設備的使用壽命及性能的可靠性。
