永磁耦合器調速改造方案

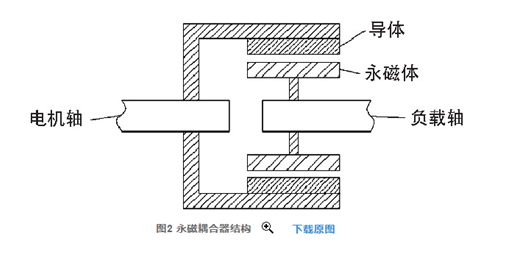

永磁耦合器結構如圖2, 它由導體轉子、永磁轉子兩部分組成。永磁轉子在導體轉子內, 兩者無連接, 其間由空氣隙分開, 并隨各自安裝的旋轉軸獨立轉動;調節永磁轉子與導體轉子在軸線方向的相對位置, 以改變導體轉子與永磁轉子之間的嚙合面積, 實現改變導體轉子與永磁轉子之間傳遞轉矩的大小。

導體轉子安裝在輸入軸上, 永磁轉子安裝在輸出軸上, 當導體轉子轉動時, 導體轉子與永磁轉子產生相對運動, 永磁場在導體轉子上產生渦流, 同時渦流又產生感應磁場與永磁場相互作用, 從而帶動永磁轉子沿與導體轉子相同的方向轉動, 結果是將輸入軸的轉矩傳遞到輸出軸上;輸出轉矩的大小與嚙合面積相關, 嚙合面積越大, 扭矩越大, 反之亦然。永磁耦合器可實現30%～98%無極調速, 低負載啟動, 且具備設備結構簡單、易維護、設計壽命長及適應各種惡劣工況等特點。
