永磁調速器的工作原理及特點

點擊量：2197   日期：2019-05-20

      永磁磁力驅動技術在1999年獲得了突破性的發展。該驅動方式與傳統的同步式永磁磁力驅動技術有很大的區別，其主要的貢獻是將永磁驅動技術的應用大大拓寬。它不解決密封的問題，但是它解決了旋轉負載系統的對中、軟啟動、減震、調速、及過載保護等問題，并且使永磁磁力驅動的傳動效率大大提高，可達到98.5%。該技術現已在各行各業獲得了廣泛的應用。該技術將對傳統的傳動技術帶來了嶄新的概念，必將為傳動領域帶來一場新的革命。

      (一) 系統構成與工作原理
      永磁磁力耦合調速驅動是通過銅導體和永磁體之間的氣隙實現由電動機到負載的轉矩傳輸。該技術實現了在驅動（電動機）和被驅動（負載）側沒有機械鏈接。其工作原理是一端稀有金屬氧化物硼鐵釹永磁體和另一端感應磁場相互作用產生轉矩，通過調節永磁體和導體之間的氣隙就可以控制傳遞的轉矩，從而實現負載速度調節。

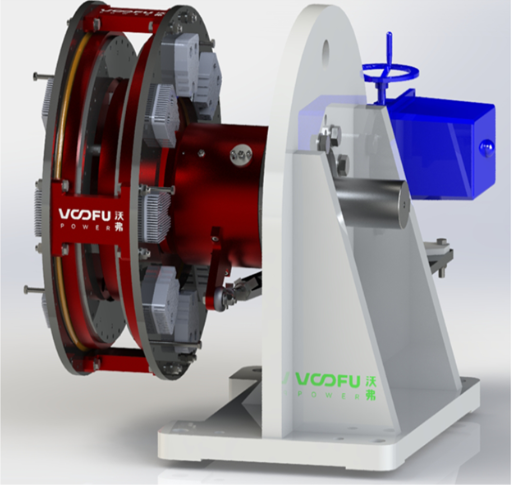

      永磁磁力耦合調速裝置主要由導體轉子、永磁轉子和控制器三部分組成。導體轉子固定在電動機軸上，永磁轉子固定在負載轉軸上，導體轉子和永磁轉子之間有間隙（稱為氣隙）。這樣電動機和負載由原來的硬（機械）鏈接轉變?yōu)檐洠ù牛╂溄樱ㄟ^(guò)調節永磁體和導體之間的氣隙就可實現負載軸上的輸出轉矩變化，從而實現負載轉速變化。由上面的分析可以知道，通過調整氣隙可以獲得可調整的、可控制的、可以重復的負載轉速。
      磁感應原理是通過磁體和導體之間的相對運動產生。也就是說，永磁調速器的輸出轉速始終都比輸入轉速小，轉速差稱為滑差。典型情況下，在電動機滿轉時，永磁調速器的滑差在1% ~ 4%之間。
      通過永磁調速器，輸入轉矩總是等于輸出轉矩，因此電動機只需要產生負載所需要的轉矩。永磁調速器傳輸能量和控制速度的能力不受電動機軸和負載軸之間由于安裝未對準原因而產生的小角度或者小偏移的影響。排除了未對準而產生的震動問題，由于沒有機械連接，即使電動機本身引起的震動也不會引起負載震動，使整個系統的震動問題得到有效降低。
      永磁調速器控制器通過處理各種信號實現對負載調速，包括壓力、流量、皮帶速度、位移等其它過程控制信號。永磁調速器可以方便地對現有設備進行改造，不需要對現有電動機和供電電源進行任何改動，極少的現金和安裝投入。安裝永磁調速器以后，對整個系統不產生電磁干擾。在大多數情況下，關閉或者拆除現有的過程控制硬件設備。負載將在最優化的速度運行，增加能源效率，減少運行和維護成本。
      永磁磁力耦合調速的特點
      1. 總成本最低。
      2. 維護工作量小，幾乎為免維護產品，維護費用極低。
      3. 容忍較大的安裝對中誤差。大大簡化了安裝調試過程。
      4. 過載保護功能。提高了整個電機驅動系統的可靠性，完全消除了系統因過載而導致的損害現象。
      5. 帶緩沖的軟啟動/軟制動（剎車）。
      6. 節能效果顯著。 節電率達到25%--66%。
      7. 使用壽命長，設計壽命30年。美國海軍品質。
      8. 過程控制精確高。
      9. 減震效果好。
      10. 結構簡單，適應各種惡劣環境。對環境友好，不產生污染物，不產生諧波。
      11. 體積小，安裝方便，可方便地對現有系統進行改造或用在新建系統。
      12. 應用現場多，已成功應用6000套。
      (二) 永磁調速器之卓越特點
      I. 可控過程啟動
      對于大型帶式輸送機，其對驅動系統的要求主要體現在啟動、制動過程中能最大限度的降低系統的慣性力，并能實現過載保護和負載平衡，將帶式輸送機的加速、停車和運行時的膠帶張力減到最小。永磁磁力耦合調速驅動的性能完全滿足這些要求，使大型帶式輸送機的性能達到最好。而由傳統的電動機、減速器所組成的驅動裝置在啟動和停車過程當中輸送帶的帶速隨著電動機的轉速變化而快速變化，加劇了輸送機本身的振動，增大了系統的慣性力，特別是在輸送帶滿載情況下啟動更為困難，因此傳統的驅動系統已經不能滿足長距離、大運量的大型帶式輸送機需求
      一條皮帶可以由一臺電動機及一套永磁調速器驅動，也可以由多臺電動機及多套永磁調速器驅動。驅動電動機在皮帶機啟動之前空載啟動，此時永磁調速器的輸出軸保持不動，當驅動電動機達到滿轉速時，控制系統逐漸減小每臺永磁調速器的氣隙，啟動皮帶機并逐漸加速到滿速度。這使得皮帶機在被加速至滿速度之前有一個緩慢而均勻的預拉伸過程。
      加速時間可以根據需要在規定范圍內進行調整。啟動驅動電動機可以按順序空載啟動，所以電動機的沖擊電流非常小。由于驅動電動機可以根據運行負載進行選擇而不必根據啟動負載選擇，所以永磁調速器驅動系統可以選用功率較小的電動機。同樣永磁調速器也可以像控制皮帶機的啟動那樣控制皮帶機的停車，通過延長停車時間可以降低對膠帶的動態沖擊力。
      當驅動系統中有多臺永磁調速器時，控制系統可以確保每臺驅動電機分擔相同的負載。合理的功率平衡可以有效地延長整個驅動系統各部件的壽命。功率平衡是通過控制每臺永磁調速器的氣隙，并允許一臺或幾臺永磁調速器進行輕微滑差來實現的，系統中的任何負載的增加都引起永磁調速器產生滑差，這樣驅動系統的所有部件、軸承和齒輪等都將在沖擊或者過載時受到保護從而延長其使用壽命。
      大功率電機系統的啟動問題一直是困惑用戶的難題，因?yàn)殡姍C(jī)系統在啟動時，基本上可以看作是滿載啟動，電機在合閘瞬間，啟動電流超出額定工作電流的幾倍甚至幾十倍，使得變壓器、配電設備短期嚴重過載，造成電壓跌落(“黑電”)甚至啟動失敗，嚴重時還可能燒毀電機。電機啟動過程短的持續幾秒，長的達到幾十秒，電機線圈嚴重發熱，造成電機線圈提前老化，縮短電機使用壽命。
      II. 高可靠性
     （l）永磁調速器在啟動負載之前驅動電機空載啟動，電機達到額定的速度之后，通過控制系統使每臺永磁調速器氣隙逐漸縮小來緩慢、平穩地對輸送帶進行張緊，輸送帶平穩地加速到全速；使帶式輸送機在重載工況下可控制地逐步克服整個系統的慣性而平穩地啟動；使輸送帶的啟動非常平滑，速度由零逐漸緩慢上升，加速度為連續的，實現了無沖擊的軟啟動。
     （2）永磁調速器不僅降低了電動機的啟動電流和減小對電動機的熱沖擊負荷及對電網的影響，從而節約電能并延長電動機的工作壽命，而且極為有效地減小了啟動時傳動系統對輸送膠帶的破壞性張力，消除了輸送機啟動時產生的振蕩，還能大幅度減輕傳動系統本身所受到的啟動沖擊，延長膠帶、托輥等關鍵部件的使用壽命，保證了設備的安全可靠運行，有效地降低了設備維修及故障時間成本。
     （3）使用永磁調速器時，因電機的選擇是基于運動條件而不是啟動條件，因而使電機的功率及尺寸可減小到最小，也能夠減少不必要的設備投資和運行電費。
     （4）使用永磁調速器系統，可防止輸入到帶式輸送機的功率及力矩超過安全限度，以保證帶式輸送機過載時不能運行，從而保護該系統的其他部件；
     （5）永磁調速器啟動系數為1左右，所選擇膠帶的強度可降低30％左右。
      III. 惡劣環境的適應性
      1 ．室外惡劣環境
      永磁調速器的主要元件為銅盤和永磁盤，永磁材料能在惡劣的環境溫度下保持強磁場特性，在地球上的極限環境溫度不會超過±100℃，永磁調速器可以在這種環境溫度下工作。
      而一些電子裝備，如變頻器，為了降低設備故障率，必須保證溫度和濕度恒定在某個范圍，因而需要使用專門的房間，防靜電、安裝精密空調等，增加了安裝成本，增加了電能消耗，增加了維護需求和成本。
      2．骯臟的環境
      永磁調速器是非直接連接的機械調速裝置，最小氣隙寬度為1/8英寸(約0.317mm)，一般能在空氣中飛揚的塵粒直徑不會大于該尺寸，所以，它可以用于空氣中粉塵較高的環境，如水泥廠、礦山等；當粉塵厚度導致機械摩擦?xí)r，可用高壓水槍沖洗。 而電子或電氣式的調速裝置必須在潔凈環境工作，因此對機房環境防塵要求很高。
      3．易燃易爆環境
      永磁調速器是機械式的、無摩擦傳遞扭矩的調速裝置，除執行機構使用較弱電力需要采用防爆結構外，主功率部分絕不會產生火花或靜電，因而在易燃易爆環境下使用較為安全。適合于煤礦、油田、油船、軍械庫、化工、礦井、高濃度粉塵工廠等使用的皮帶機、破碎機、水泵、風機、鼓風機、油泵等設備。 電子或電氣式設備，工作過程中易產生靜電，火花甚至燃燒，不能在易燃易爆環境下使用，否則帶來安全隱患。
      4．高可靠要求環境
      因?yàn)橛来耪{(diào)速器元件數量少，可靠性高，因而可用于對可靠性要求高的環境，如消防、遠洋輪船、海軍艦船、潛艇等。復雜的電子或電氣裝置不適宜于對可靠性要求高的使用環境?？墒褂糜谟洼?、潛艇和航母上。
      5．電力質量差的環境
      由于永磁調速器為機械式調速裝置，幾乎與電力無關，當電力質量很差時，如電壓波動、電力諧波、閃變、跌落、短時間斷、雷擊、浪涌等，這些因素對電子或電氣調速裝置往往是致命的。采用永磁調速器不會因?yàn)殡娏|(zhì)量造成損壞。
      6．各種電壓、頻率等級
      由于永磁調速器為機械式調速裝置，幾乎與電力無關，因此，無論電機系統的電壓等級及工作頻率為多少，均能采用永磁調速器進行調速。永磁調速器對電機轉速比較敏感，一般在相同功率下，電機轉速越低，永磁調速器尺寸越大。
      IV. 不產生電力諧波及電磁干擾
      通常通過電子或電氣實現調速的裝置，基本都要通過改變電機輸入的電流頻率或波形來實現，如大功率或高壓變頻器一般采取可控硅整流輸入，通過PWM直流斬波實現輸出頻率變換，因此有很大的諧波電流。電力諧波是電力網的嚴重污染，按照國家電力質量標準，用電設備對電網造成的總諧波電壓不得超過5%，諧波電流對每次都有嚴格的限值，等效為總諧波電流也在5%~8%左右，如果超過標準規定，將需要加裝高成本的有源諧波濾波器，否則將會受到電力部門的處罰，從而大幅增加安裝總成本。
      諧波電流電壓，因?yàn)橛懈哂?0Hz基本分量，能造成電器元件的發熱損耗，嚴重者能造成設備誤動作，造成功率因素補償電容燒毀、熔斷器熔斷、空氣或斷路器開關跳閘。
      大家知道，電動機負載是感性負載，而永磁調速器為機械式調速裝置，與電性能無關，因而，調速過程不會造成電流諧波，其功率因素取決于電機本身，這種功率因素問題僅利用配電系統中的電容補償柜就可以補償，不增加額外的成本。
電子產品或多或少都會產生電磁干擾，通常變頻器的電磁干擾比較嚴重，在電磁兼容環境要求高的地方，為此需要巨大投資進行電磁兼容治理。永磁調速器不會產生電磁干擾。
      V 電機不會過熱，也不需更換和改造電機
      從電機轉速改變的三個因素：頻率、極對數和滑差來看，改變?nèi)魏我粋€(gè)要素將導致電機轉速改變。 現有的調速裝置，除永磁調速和液力調速技術外，基本上都是通過改變電機本身的轉速實現調速的。我們知道，電機在運轉過程中，因電能消耗，電機線圈、硅鋼片、機械摩擦都會造成電機發熱，因此，電機內部都設計了風葉用以冷卻電機。采用改變電機轉速的技術，包括變頻器、串級調速、雙饋調速，在電機低速旋轉時，電機的發熱都很大，有時不得不使用外部風扇幫助散熱。
      永磁調速器是通過改變電機與負載之間的滑差實現調速的，也就是說，電機轉速始終維持設計轉速，因此不會因?yàn)殡姍C(jī)轉速下降導致電機過熱。
      變頻器調速，因?yàn)樽冾l器產生的正弦波實際是由方波疊加而成，高次諧波很多，電流的趨膚效應導致電機線圈發熱，影響絕緣強度，應該更換絕緣等級更高的電機，如果不更換，電機的可靠性將大大下降，甚至造成絕緣擊穿損壞，采用永磁調速技術，不會改變電機的輸入電壓、電流和頻率，因此不會要求改造原電機系統。
      VI. 降低維護成本延長系統設備壽命
      電機系統的故障主要原因是振動，振動會導致軸承、油封等的加速磨損， 也會導致基座、管道接頭、緊固件等松動或斷裂或破損，振動還會導致產生強烈的噪聲。
      振動的產生，主要由于以下因素：
      1. 電機與負載設備連接時，軸不同心或有一定角度誤差；
      2. 減速機, 皮帶機運行發生的振動；
      3. 機械設備的固有頻率的共振等等。
      除永磁調速器外其他的調速或調節裝置，如CST、變頻器、等，因?yàn)椴桓淖冸姍C(jī)與負載設備的連接，因此在安裝過程中必須保證其軸的同心度，這種誤差會直接影響電機系統的振動。
      永磁調速器因?yàn)椴捎脷庀秱鬟f扭矩，電機與負載設備之間沒有剛性連接，且在機械沖擊過程中具有通過滑差實現緩沖，因此極大減小了振動和噪音。
      經過在美國4年多的實際使用，減少了機械振動量的80%左右，客戶的維護工作量減少一半以上，因設備維護維修的費用、停工損失等大大降低。
