水平自冷型永磁調速器在鍋爐風機上的應用

點擊量：2012   日期：2019-05-15

      一、前言 　　中海石油煉化有限責任公司惠州煉化二期項目將在惠州煉化一期1200萬噸/年煉油裝置的基礎上，新建1000萬噸/年煉油和100萬噸/年乙烯裝置，項目將新建28套主工藝裝置，項目可研估算總投資506.6億元，位于廣東省惠州市大亞灣經濟技術開發區，占地面積4.4平方公里。惠州煉油二期2200萬噸/年煉油改擴建及100萬噸/年乙烯工程動力站是二期項目核心公用工程裝置，以天然氣為燃料的NGCC聯合循環為主要工藝的動力生產設施，補充以燃油燃?xì)忮仩t，利用項目產生的、不易外銷和加工的重油和變壓吸附尾氣，補充外購天然氣，為項目提供各種等級的蒸汽，滿足主裝置蒸汽吹掃、單機試車和烘爐要求。動力站3×220t/h輔助蒸汽鍋爐引風機水平自冷型永磁調速器。

      二、技術條件、使用要求及工作原理
      1.1 產品用途及適用范圍
      產品用途：水平安裝自冷型永磁調速器主要用于20～500kW中小功率電機拖動系統空載啟動及離心負載的調速節能。
      適用范圍：廣泛應用于電力、石油、化工、造紙、鋼鐵、水泥、冶金、采礦、供水、艦船、灌溉、水務等領域。
      1.2 執行標準
      Q/3200 ALJN 005-2013《自冷型防爆永磁調速器》。
      Q/3200 ALJN 007-2013《自冷型永磁調速器》。
      1.3 產品型號及標志

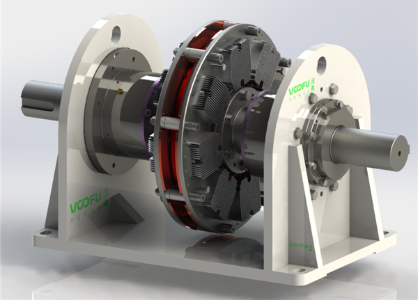

      產品型號按圖1所示標記。規格代號為3位數，表示永磁轉子的大小，水平安裝（支撐型）自冷型永磁調速器代號為S，水平安裝（直聯型）自冷型永磁調速器代號為H，例：規格570、水平支撐安裝的永磁調速器型號標?為：ALT570S。本說明書適用的各規格永磁調速器型號。
      1.4 環境要求
      永磁調速器安裝環境應符合下列條件：
      a）環境溫度：-20～+45℃；b）海拔高度不超過4000m；c）周圍環境相對濕度不大于95%（+25℃）；d）無淋水、積水；e）大氣壓力80kPa～106kPa。
      2.主要技術參數
      節電率：10-60%（與實際工藝系統有關）；
      控制精度1%；
      噪音≯90dB；（距設備1m處）
      傳遞效率：98%。
      產品結構特點
      電機和負載無機械聯接，傳動平穩、安全；
      能很好地適應電網質量差、電磁干擾較強的環境；
      非接觸扭矩傳遞；
      隔離振動傳遞；
      電機空載啟動，啟動時間短，啟動電流小，發熱少；
      允許軸向竄量3mm；
      適用于所有異步電動機的調速改造，且不受電壓等級的限制。
      工作原理
      3.原理
      永磁調速器通過磁感應原理進行扭矩傳動，由沒有接觸的兩個部件組成。
      與負載軸聯接的永磁轉子
      與電機軸聯接的導體轉子
      永磁轉子和導體轉子相對運動，在導體轉子中產生渦流，通過永久磁場與感應磁場之間的相互作用實現轉矩的傳遞。
      4、安裝
      4.1總體要求
     （1）用戶安裝操作人員應經過永磁調速器設備制造廠技術培訓，并考核合格。（2）在爆炸性氣體、蒸汽和薄霧環境安裝永磁調速器時，安裝現場所有人員應禁止攜帶打火機、火柴以及任何其他易燃易爆物品，禁止吸煙?。?）在爆炸性氣體、蒸汽和薄霧環境安裝永磁調速器時，應使用防爆安裝工具。
      4.2安裝前準備
      >測量和記錄用戶原工藝系統運行狀況。
     （1）在用戶原工藝系統正常運行條件下，測量傳動系統電機和負載軸承振動情況、測量電機軸伸徑向跳動和軸端面端跳動、測量負載軸伸徑向跳動和軸端面端跳動。測量結果記入附錄A《用戶原工藝系統運行數據表》。（2）將電動機和負載銘牌參數抄錄記入附錄A《用戶原工藝系統運行數據表》。
      >拆解。
     （1）解開電動機的電纜。請嚴格按照用戶停工程序操作。（2）拆下電機與負載之間的聯軸器。
      >開箱驗收。
     （1）按裝箱單查驗產品及零部件數量，表面防護狀況。（2）安全注意！
      注意！永磁體對鐵制品的吸力相當大，并且一旦吸引不容易分開，因此注意將鐵制品工具和零部件遠離永磁體表面！如果鋼鐵制品被永磁轉子吸合，請使用非導磁薄片狀物體逐漸分開。
      負載運行測試
      >永磁調速器最小嚙合面積時啟動電機，負載低負荷運行
      （1）確保電機轉向測試已成功進行，轉速表顯示正確；（2）輸入控制信號0%，電動執行機構位置為0%，即調速器的嚙合面積最小，對于沒有逆止閥的系統，電動執行機構的初始開度不能設置為0，其最低開度由實際系統決定；（3）對于風機系統，入口風門擋板按用戶工藝系統要求控制，出口風門擋板打開（開度至少80%）；對于水泵系統，出口閥門按用戶工藝系統要求控制，入口閥門打開（開度至少80%）；（4）所有現場人員保持在安全位置，啟動電機。
      >負載運行過程測試
      （1）打開負載的出口閥門或入口擋板。（2）輸入控制信號10%，穩定運行5分鐘，測量記錄電機電流、紅外測溫儀顯示溫度、負載轉速、負載壓力、負載流量、調節器外筒振動數值、電機軸承振動數值、負載軸承振動數值等，振動烈度的評定見表3，振動必須達到B級及以上。（3）按每步增加10%輸入控制信號，重復上述測量記錄，記錄數據和測試數值記入附錄F《調速運行測試記錄表》。
      三、控制要求和運行規程
      1.1系統控制要求
      （1）各軸承測溫點溫度75℃高報，并檢查，95℃高高報。（2）對于每個用戶的具體工藝系統，永磁調速器導體轉子在某一段轉速調節范圍內為發熱積聚區。用戶試運行時，應試驗并發現該范圍，在正常運行規程里規定，避免在該范圍運行?。?）負載堵轉時，導體轉子上熱量會急劇增加。用戶在工藝系統上應設置負載檢測裝置，發現負載堵轉時，在5秒內關停主電機。
2.2運行規程
      >開機
      （1）保證所有的儀表都處于正常顯示狀態，電動執行機構處于自動狀態（0%）。（2）系統運行規定有其他要求的，按規定執行。（3）啟動電機，永磁調速器控制系統根據控制量自動控制負載轉速，進入正常運行狀態。
      >停機
      系統需要停機時，先將電動執行機構調節到0%，同時關停主電機。
      GB/T 1957-1990《光滑極限量規》
      GB/T 3179-1992《光滑工件尺寸的檢驗》
      四、
      安裝有水平自冷型永磁調速器引風機有效的保證了風機啟動時的可靠性。
      安裝有水平自冷型永磁調速器的引風機和無水平自冷型永磁調速器的引風機的節約電能運行費用的比較低。
      綜上所述，永磁調速器引風機完全能夠滿足動力站3×220t/h輔助蒸汽鍋爐引風的工藝條件，替代原電機與引風機直接連接形式。
      五、結論
      只要切實注意水平自冷型永磁調速器的溫度變化過程，保證盤車輕便，不損傷永磁調速器，該形式的永磁調速器優于無永磁調速器的引風機，它不僅大幅降低運行、維護費用，而且操作簡單，有利于裝置的長周期運行，同時減少了對操作工、維修工的傷害和對環境的污染。
