永磁渦流耦合調速器銅轉子組件振動分析與優化
點擊量：2666 日期：2019-04-08
永磁調速器廠家為減少永磁渦流耦合調速器由于結構共振帶來的影響，利用模態有限元仿真計算方法，重點對銅轉子組件的低階固有頻率進行了仿真分析，通過比較研究了連接板、銅盤及散熱盤各自對銅轉子組件低階固有頻率的影響，結果表明：連接板數量的增加、銅盤的增加和散熱盤的增加均可以提高銅轉子組件低階固有頻率值，其中連接板數量的影響敏感度相對最強，散熱盤的影響敏感度相對最弱；其次，連接板的數量選擇8塊時，在提高其低階固有頻率的同時，銅轉子組件的力學變形和溫升情況均可以達到最優化，上述研究結果可以為永磁渦流耦合傳動器的減振降噪設計提供參考依據。

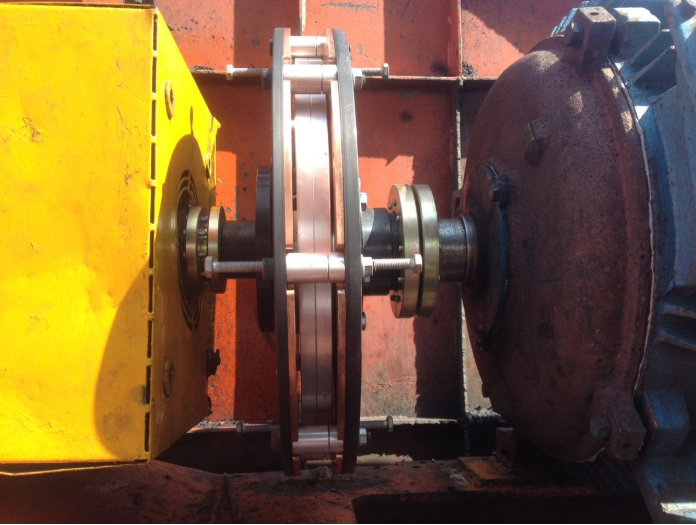

今工業的進步與科學的快速發展，越來越多的新興技術被應用在機電裝備中，磁力耦合傳動技術就是其中之一。磁力耦合傳動技術主要應用在兩大類，一類是永磁推拉式聯軸器（同步式），另一類是永磁渦流耦合傳動器（異步式），磁力耦合傳動技術并非是利用磁體同性相斥、異性相吸的原理，它是傳動技術、材料技術和制造技術的集成。永磁渦流耦合傳動設備的主要優勢在于實現了電機與負載間柔性連接、非接觸式力矩傳遞，可以實現軟啟動、過載保護、協調多機平衡、控制調速與節能等功能，因而可應用在各類不同特性的負載裝置上，如風機、水泵、物料輸送機、卷?yè)P(yáng)機、破碎機、輥壓機等機械設備上。永磁渦流耦合傳動器主要由永磁轉子、銅轉子和氣隙控制器等部分組成，永磁轉子（帶永磁材料的鋁制組件）一般與負載相連，銅轉子（帶銅材料的鐵磁性組件）與驅動電機相連，銅轉子與永磁轉子之間存有氣隙，電機工作時，由于異步效應與愣次原理，銅轉子切割永磁轉子的磁力線而產生感應渦電流，永磁盤在兩者即氣隙之間產生磁場，渦電流與磁場的相互耦合作用進而實現了轉矩的傳遞，通過氣隙控制器調節永磁轉子與銅轉子之間的氣隙大小就可以調節負載的轉矩與轉速。
永磁渦流耦合傳動器的技術優勢較為明顯，如今已在諸多領域得到了廣泛應用，然而，永磁渦流耦合傳動器在實際工作時會產生較大的振動，因而給生產環境帶來一定的噪聲影響，如何降低振動噪聲是今后永磁渦流耦合傳動器大規模推廣應用的重要問題之一。近些年來國內外學者對永磁渦流耦合傳動器的研究主要集中在其機理探討與設計計算方面，如文獻[2-6]，對于永磁渦流耦合傳動器在工況運行時的振動噪聲的研究目前較少，參考文獻[7]中對盤式可調速永磁聯軸器的振動噪聲做出了相關方面的研究，但仍需要進一步拓展研究。在文獻資料相對較少的情況，類比眾多學者對電機振動及噪聲等方面較為成熟的研究，如文獻[8-11]對開關磁阻電機的定子、汽輪發電機定子繞組端部、大中型異步電動機定子等振動及噪聲方面進行了研究。本文將基于前人的研究方法，采用有限元仿真技術對永磁渦流耦合傳動器的振動模態和固有頻率進行研究分析，從結構設計的角度為永磁渦流 耦合傳動器的減振降噪提供參考依據與技術支持。
為提高銅轉子組件的固有頻率，同時為驗證上述有限元仿真計算結果，根據銅轉子組件的結構情況和永磁渦流耦合傳動器工作機理，嘗試采用增加連接板數量來提高銅轉子組件的低階固有頻率值，在增加連接板數量時，還需要考慮連接板數量的增加所帶的結構力學和熱力學的影響。結構力學上，連接板數量的增加，勢必會改變銅轉子組件的受力狀態，銅轉子組件在運行時，其受力狀態將發生一定改變，因而要考慮連接板數量增加所帶來的力學上的位移變形；其次，連接板數量的增加會給銅轉子組件的散熱情況帶來影響，由于永磁渦流耦合傳動器的傳動機理，永磁轉子和銅轉子之間的轉差會在銅盤是以熱量的形式來呈現，銅轉子包裹著永磁轉子，在此過程中，必須考慮永磁轉子中永磁體受到散熱的影響，永磁體溫度過高會發生退磁現象，連接板的增加會改變銅轉子組件的熱交換環境，因而連接板數量的增加給銅轉子組件帶來的熱效應的變化需要進行考慮。綜合以上因素，結合連接板和鐵磁盤的實際幾何尺寸等，對比分析連接板的數量為4、6、8時的固有頻率、結構力學與熱學特性，進而優化改進連接板的數量。按照上述模態有限元仿真計算方法，獲得不同連接板數量的模型模態仿真結果。
從上述仿真結果可以看出，當連接板的數量增加時，銅轉子組件的前2階到5階固有頻率會增大，并且每階固有頻率的增加幅度 呈減小趨勢，對于永磁渦流耦合傳動器而言，提高銅轉子的低階固有頻率將有助于避免共振帶來的影響，因而，僅考慮固有頻率而言，選擇連接板數量為8塊將較為合適。
3.1 力學仿真計算
銅轉子組件中連接板數量的增加會引起結構力學上的改變。渦流耦合傳動器調速時是通過調節銅轉子與永磁轉子之間的氣隙距離而實現的，銅轉子與永磁轉子之間氣隙最小距離非常微小，銅轉子組件若產生力學上的變形，會引起銅轉子與永磁轉子之間的干涉與碰撞，這將會引起運行故障，甚至?xí)?lái)安全事故，因而要對連接板數量增加所引起的位移變形要進行評估。針對連接板數量的增加帶來的銅轉子組件力學上位移變形影響，這里僅考慮其靜力學特性，仿真計算時，對銅轉子組件施加徑向上的重力加速度，固定約束一端鐵磁盤輪轂的端面，仿真計算結果如下。
從上述仿真結果可以看出，當連接板數量增加時，銅轉子組件由于重力所引起的最大位移變形量越來越小，并且減小的幅度較大，這是由于連接板重力帶來的影響遠小于在剛度上帶來的增強。永磁渦流耦合傳動器中的銅轉子組件，位移變形量的減小將有利于避免銅轉子與永磁轉子之間的干涉碰撞等現象的發生，因而，僅考慮重力引起的位移變形而言，選擇連接板數量為8較為合適。
3.2 熱學仿真計算
連接板數量的增加會給銅轉子的散熱環境帶來影響，一方面會影響銅轉子中的散熱環境，另一方面連接板的增加會改善銅轉子的整體的散熱面積，因此，對不同連接板的數量進行熱學仿真計算。為做出熱學方面的對比，簡化熱學仿真的計算條件。熱傳遞主要有熱傳導、熱對流與輻射三種，出于對比研究，在這里僅考慮熱傳導與熱對流效應；永磁渦流耦合傳動器工作環境中有軸流通風機進行強制散熱，銅轉子組件各零件表面的對流系數均設定為相等，視銅盤與鐵磁盤、散熱盤的連接為緊密接觸，忽略接觸表面所產生的熱阻效應；銅轉子組件中的熱源為兩個銅盤，施加熱載荷為轉差所引起的熱功率，熱總功率為650W，考慮通風機工作下強制對流環境，設定強制對流系數為35W/（m2?K），Q235導熱率43W/（m?K），銅導熱率390W/（m?K），鋁合金導熱率200W/（m?K），室內環境溫度設定為293K。
可以看出，當連接板的數量增加時，受銅轉子與永磁轉子之間的轉差所產生的渦流熱的影響，銅轉子組件的最高溫度隨連接板數量的增加呈現先增大后減小的趨勢，整體變化不大，但銅轉子組件的溫度的降低將有助于避免永磁體由于溫升而引起的負面影響，因而，僅考慮銅轉子組件的溫升情況，選擇連接板數量為4塊或8塊均適宜。
4 結論
本文以減少雙盤式永磁渦流耦合傳動器的振動影響為研究目標，重點研究了銅轉子組件的結構振動特性，通過理論與仿真計算得出以下結論：
1）連接板數量的增加有助于各階固有頻率值，其影響敏感度較強；
2）銅盤的增加有助于各階固有頻率值，其影響敏感度較強，其中對低階的影響程度要高于高階的影響程度；
3）散熱盤的增加對各階固有頻率的影響程度較小，其影響敏感度很弱；
4）增加連接板的數量可以有效提高銅轉子組件的固有頻率，相比較而言，連接板的數量選擇8塊時，其固有頻率、力學變形和溫升情況均可以達到最優的結果。
