永磁調速器在脫氨塔回流泵的應用

點擊量：1959   日期：2019-03-22     摘要
    酸性水汽提裝置二系列脫氨塔回流泵檢修頻繁,主要問題為葉輪及口環沖刷腐蝕嚴重。分析了泵腐蝕原因并提出加裝永磁調速器的技改方案,加裝永磁調速器后,泵的運行工況得到明顯改善,并且系統節能降耗效果明顯,全年可節電80558.78kWh。

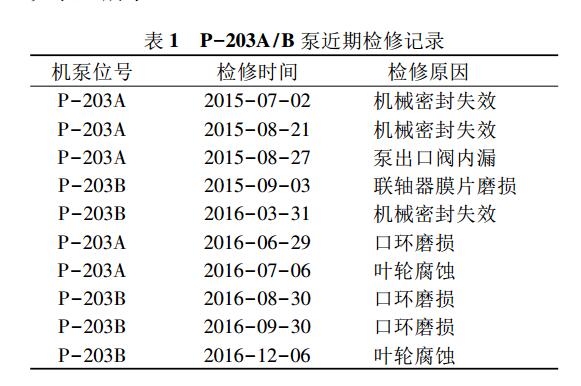

    泵在運行中存在的問題在2014年大檢修時對一系列和二系列脫氨塔回流泵進行了更新改造，運行過程中一系列回流泵狀況良好，二系列回流泵運行狀況不佳，多次進行檢修更換配件。頻繁的檢修不僅耗費大量費用，同時也影響裝置的平穩運行。近兩年泵的檢修記錄如表1所示。

    由表1可以看出:泵的檢修周期很短且問題集中，主要檢修原因是葉輪和口環腐蝕及機封密封失效。結合現場實際工況，泵在運行中主要存在三方面問題。

    1.1機泵過流部件沖刷腐蝕嚴重泵的過流部件，包括葉輪、口環、泵殼等沖刷腐蝕嚴重。葉輪腐蝕狀況。
脫氨塔回流泵葉輪腐蝕情況根據葉輪腐蝕形態分析，腐蝕主要原因?yàn)镹H4HS的沖刷腐蝕。酸性水汽提二系列主要處理來自加氫裝置的酸性水，相比于一系列，原料水中的H2S及NH3濃度都要高出許多。一系列和二系列原料水的主要成分。
    此外，化驗結果顯示，脫硫化氫塔底脫硫水中硫化物(ρ)為3g/L，脫氨塔頂回流罐內富氨液的硫化物(ρ)為40g/L。分析可知，脫硫化氫塔對于原料水中的H2S脫除不徹底，大量的H2S進入脫氨塔，H2S與NH3一起進入脫氨塔頂回流罐中。P－203A/B介質中高濃度的H2S和NH3結合生產NH4HS結晶，對泵葉輪及口環形成沖刷腐蝕。由于脫氨塔頂回流量小，泵出口閥門開度小，但泵的轉速較高，加劇了酸性水對葉輪和口環的沖蝕。
    1.2軸承、機封、聯軸器膜片等配件使用壽命較短由于電機與泵之間采用的是剛性聯軸器的機械連接，一方面，會使兩者的振動相互傳遞影響，放大系統的振動效應;另一方面，使用剛性聯軸器對于對中精度的要求較高，如對中稍差則會加速軸承、聯軸器膜片、機械密封等配件的損耗，導致泵頻繁檢修更換相應配件。

    1.3系統能耗高泵在實際使用的過程中，受制于原料水不同的濃度工況，二系列脫氨塔頂回流量變化較大。多數情況下，原料中酸性水濃度較高，脫氨塔頂回流量偏小，回流閥開度較小。但電機和泵都在額定轉速下工作，造成較高的能耗。此外，也對回流閥造成嚴重的沖刷腐蝕。

    解決方案

    根據以上分析可知，造成P－203A/B泵頻繁檢修的主要原因?yàn)榻橘|(zhì)中硫化物含量過高，NH4HS對葉輪及口環沖刷腐蝕嚴重。分析酸性水沖刷腐蝕特性可知，影響腐蝕的關鍵因素為NH4HS濃度、速度和局部紊流及流量分布，且腐蝕隨著NH4HS濃度增大和速度加快而增快。

    由于酸性水中NH4HS濃度由上游裝置來料所決定，受限于工藝條件，通過降低NH4HS濃度減輕腐蝕的方法實現起來較為困難。因此，從降低速度方面考慮，通過降低電機和泵的轉速，進而改變介質的速度和流態以達到減輕泵沖刷腐蝕的目的。現階段廣泛應用的方式主要有使用變頻電機和永磁調速器。

    2.1永磁調速器的結構和原理

    永磁調速器由銅轉子、永磁轉子和控制器三部分組成。銅轉子與電機軸連接，永磁轉子與工作機的軸連接。銅轉子和永磁轉子之間有空氣間隙，沒有傳遞扭矩的機械連接。在電機轉動時，銅轉子的銅環在切割永磁體的磁力線時產生感應渦電流的磁場與永磁體之間的作用力實現了電機與工作機之間的扭矩傳遞。當氣隙小時，永磁調速器的傳動能力強;相反，氣隙大時傳動能力小。而控制器可通過手動調節空氣間隙的大小，從而控制工作機的轉速和扭矩
    2.2永磁調速器的優點永磁調速器具有以下優點:
    1)無機械連接。永磁調速器不采用聯軸器，一方面，隔絕了電機和泵之間振動的傳遞，降低了系統振動。另一方面，不需要激光對中，不僅減少了檢維修時的工作量，還減少了因?qū)χ姓`差造成的軸承、機封、聯軸器膜片等配件的損耗。
    2)軟啟動。由于永磁調速器的導體轉子在電機啟動瞬間，沒有切割磁力線，沒有感應磁場產生，因此銅轉子上沒有力矩。電機和負載可以實現獨立啟動，整個啟動過程平穩、沖擊小，具有軟啟動功能特點。
    3)調速方便?？梢愿鶕?jù)現場實際運行工況，通過控制器手動調節氣隙大小，從而達到調速目的。
與變頻調速相比，沒有高次諧波的干擾。

    4)運行成本低。與變頻調速相比，永磁調速器在前期設備采購、現場安裝調試及后期的管理維護方面具有優勢。
