永磁調速器積灰問題研究背景

點擊量：2056   日期：2019-05-31

      當今世界，節能、環保、高效已經成為各行各業發展的主旋律。在石油行業，需要大量泵、風機、離心壓縮機等旋轉機械設備，這就要求大量電機投入使用，造成嚴重的電量消耗。因此，如何提高石油行業中旋轉機械設備的效率，實現最優的能源匹配，在節能環保方面有著巨大的意義。

      目前國際上公認的電機最好的節能措施是對其進行調速。當前對于帶動泵、壓縮機等旋轉設備的主要電機調速方法是液耦調速和變頻調速。液耦調速具有結構簡單、調速范圍大、可實現無級平滑調節等優點[1]，具有一定的節能效果。但是其缺點也是顯著的，如需要的安裝空間大、冷卻水的用量大、且須定期更換液壓油、調速不穩、本身能量損耗大等。這些缺點使得液力耦合器不再符合發展的要求。變頻調速通過改變電源頻率以達到調速的目的。其調速范圍寬，實現軟啟動、可降低對電網的無功損耗，節能效果良好。但是變頻器技術復雜、需大量的電子器件、對中性較差、在工作過程中產生的高次諧波對電網造成嚴重的污染、且對使用環境也有較高的要求，這些缺點嚴重限制了變頻器的發展。在大量科研人員對電機調速的不斷探索中，永磁調速――無直接物理剛性連接而是以氣隙傳遞扭矩的調速傳動技術，成為工業發展進程中的革命性技術]。

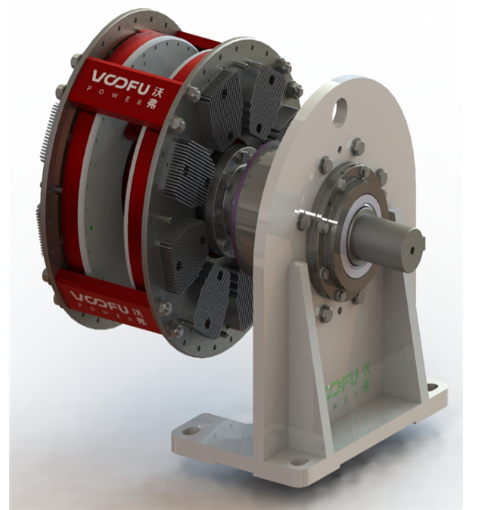

      永磁調速器的導體轉子安裝在電機上，永磁轉子安裝在負載上，二者無接觸。電機帶動導體轉子轉動后，依靠永磁轉子的磁場與導體轉子切割磁力線后產生的反感磁場交互作用實現扭矩的傳輸，扭矩的大小通過調節兩個轉子之間的氣隙來改變。永磁調速器憑借其高效、低耗、結構簡單、易于安裝、環境要求低、可實現軟啟動等優點正逐漸進入到工程化和商業化推廣應用階段。但是永磁調速器在工作過程中總是存在不可避免的溫升現象，過高的溫升會降低永磁體的磁性，影響其熱穩定性，縮短其使用壽命。而就其結構而言，由于積灰問題嚴重，影響傳熱，使得渦流損耗增大、發熱嚴重、導熱系數變小、局部磁場過度飽和、波形和磁場分布畸變。
      為了使永磁調速器能夠在安全的條件下運行，必須對其積灰問題進行分析研究。經國內外的實踐證明，吹灰不僅僅是清除污垢，保證受熱面清潔得有效措施。也是提高設備效率，保證設備安全運行的一種手段。嚴重的灰污沉積，會使得受熱面的導熱系數降低，熱阻增大，這樣使得受熱面的傳熱能力受到影響。此外，灰垢粘結在轉子上，還易引起污染和腐蝕。長期積灰結渣，在運行中可能會發生渣塊掉落，在永磁調速器的高速運行中可能會對其進行損傷。導致積灰問題的主要原因之一是翅片的不合理設計。在調速的發展中，設計人員主要致力于永磁調速器磁力的研究，而翅片的設計大都來自于經驗。本文對永磁調速器的積灰問題進行數值模擬，通過優化其結構，改善積灰問題。
