淺談磁力耦合器在焦化企業的應用

點擊量：2120   日期：2019-05-24

      能源短缺和環境污染是人類目前共同面臨的世紀性難題。我國高壓電動機總?cè)萘吭?.5×108 kW以上的大部分為水泵類負載，這些電動機大多工作處于高能耗、低效率的狀態，其耗電量占全國總用電量的25%左右。離心式水泵的一個特點是負載轉矩與轉速的平方成正比，軸功率與轉速的立方成正比，可以根據所需的流量調節轉速按需做功，獲得很好的節電效果。目前，采用的方式多為高壓變頻和液力耦合器，磁力耦合器（永磁調速技術）一些企業中也在使用。

      1 磁力耦合器技術原理
      磁力耦合器技術工作原理是一端稀有金屬氧化物釹鐵硼永磁體產生永磁場，另一端銅導體在永磁場中切割磁力線產生感應磁場，兩磁場相互嚙合形成磁鏈接，產生轉矩。將磁力耦合器替代電機與水泵之間的聯軸器，安裝在電機轉軸輸出端與水泵的動力輸入端之間，并通過磁力耦合器配置的伺服執行機構接受來自機組DCS的信號（4～20 mA，該信號對應水泵系統流程中水泵后端設備的運行工況要求），調節磁力耦合器上的磁體間隙，從而改變水泵的轉速，滿足后端工況需求；同時，反饋信號提示目前的間隙狀況，并提供給DCS，實現設備的全自動運行。

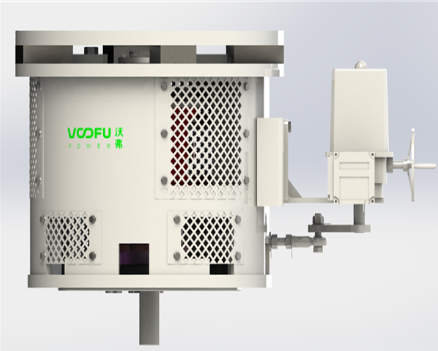

      由于磁力耦合器技術是通過磁場傳遞電機輸出轉矩，屬于磁鏈接方式，使得電機與水泵之間有空氣間隙，沒有機械聯接。這樣的方式可以大大降低由于軸彎曲和角度偏離、不對中、熱膨脹等引起的振動。通過調節磁力耦合器的空氣間隙實現精確調速，并按照實際所需做功，從而避免原節流調節方式產生能量損耗多的問題，達到節約電能的目的。磁力耦合器結構圖如圖1所示。
      2 磁力耦合器改造的節能分析
      從流體力學的原理得知，使用感應電機驅動的水泵，軸功
      當所需流量從Q1減小到Q2時，如果采用調節閥門的辦法，管網阻力將會增加，管網特性曲線上移，系統的運行工況點從A點變到新的運行工況點B點運行，所需軸功率P2與面積H2×Q2成正比；如果采用調速控制方式，水泵轉速由n1下降到n2，其管網特性并不發生改變，但水泵的特性曲線將下移，因此其運行工況點由A點移至C點，此時所需軸功率P3與面積HB×Q2成正比。從理論上分析，所節約的軸功率Delt（P）與（H2-HB）×（C-B）的面積成正比。
      在實際運行中，系統能夠調節的空間往往在考慮流量滿足的同時，還要考慮系統的水壓能否滿足要求，考慮減速后效率下降和調速裝置的附加損耗。經過統計，水泵類通過調速控制，可節能10%以上。
      3 磁力耦合器在我廠的應用
      3.1 改造前我公司溶液循環泵的使用情況
選用大連深藍泵業的EHG300-250-500型化工泵3臺（2開1備），流量442～758 m3/h，揚程68～86 m，轉速1 450 rpm，效率78.53%；配用電機YB450S-4W，功率250 kW，額定電壓10 kV，額定電流17.8 A，轉速1 485 rpm。2011年，由于流量不夠，對葉輪進行改造，流量提升到900 m3/h，使用電流17.1 A，閥門開度20%～30%（閥門開度超過30%電機就會過負荷跳車），       暫時滿足目前的生產要求（122爐/d）。如果增加產量，可能流量還是達不到使用需求。
      3.2 改造后我公司溶液循環泵的使用情況
      2013-05-23D27，對1#溶液循環泵進行改造，泵的轉速在1 300 rpm左右，電流為13 A左右，進出口閥門全開；2#泵的轉速在14 500 rpm左右，電流為17.5 A左右，進出口閥門開度20%～30%.
      2014-03-15D22，對2#溶液循環泵進行改造，投運后1#泵的轉速在1 350 rpm左右，電流為15 A左右；2#泵的轉速在1 300 rpm左右，電流為14 A左右，兩泵進出口閥門全開。
      3.3 改造前后的電耗統計
      未改造前的2013-04-01D30（30 d，日產122爐）總的用電量為360 795 kW?h，日均用電12 026 kW?h。1#泵改造后的2014-02-03D03-04（30 d，日產126爐）總的用電量為335 678 kW?h，日均用電11 189 kW?h；1#、2#泵改造后的2014-03 -22D04-20（30 d，日產126爐）總的用電量為268 246 kW?h，日均用電8 941 kW?h。忽略產量因素，改造后日節電為12 026-8 941=3 085 kW/h，節電率25.65%.（數據來源于我廠201配電室）
      4 磁力耦合器的優勢與不足
      磁力耦合器的優勢主要有以下幾點：①可以實現無極調速。根據現場的實際運行工況，通過調節磁力耦合器的空氣間隙，從而實現調速，達到節能環保的目的。②設備軟啟動。磁力耦合器啟動過程分為兩個階段，第一階段是電機先帶磁力耦合器的銅轉子啟動；第二階段是磁力耦合器的銅轉子帶動永磁轉子全負荷啟動。因此，整個啟動過程平穩、沖擊小，具有軟啟動/軟停機功能特點，可以有效地降低電機的啟動電流，解決水錘和氣穴等現象。③節能。根據系統工況，對水泵的轉速進行調整，可以使電機始終工作在最大效率區，節省大量電能。④減振。磁力耦合器取代了原來的剛性聯軸器，使電機與負載沒有機械聯接、沒有磨損，這樣水泵側的振動就不會傳遞到電機側，電機側的振動也不會傳到水泵側。同時，也割斷了振動在傳遞過程中的放大效應，可以消除剛性聯軸器的振動放大效應，降低系統的振動幅度；可以大大降低軸彎曲、熱膨脹等原因引起的系統振動；延長電機和負載，特別是大大延長軸承和密封件的壽命。⑤無機械連接。具有過載保護功能，提高了整個電機驅動系統的可靠性。由于電機與水泵之間沒有機械鏈接，當水泵過載或者堵轉時，調速型磁力耦合器可以自動將電機對水泵體的力矩傳遞完全斷開，此時電機空載運行，水泵停轉，可以完全消除水泵系統因過載而導致的系統損害和巨大損失，使查找和故障隔離變得非常容易。此外，其安裝簡單、安裝精度要求較低、維護工作量少。⑥對環境沒有要求，無污染。⑦當設備發生堵轉時，可以保護電機，使電機不宜損壞。
      磁力耦合器的不足主要有以下幾點：①永磁調速技術不能解決負載本身不平衡原因引起的振動，但避免了電機過載等問題；②不適合低轉速運行設備；③無法降低電機的空載啟動電流；④不適合頻繁啟停設備。
      5 磁力耦合器在焦化企業的應用前景
      基于磁力耦合器的安裝特點，它比較適合焦化企業泵類、風機、輸送設備的改造，主、從動之間對中精度要求降低，所以對中誤差產生的震動就會減小，有利于檢修周期的延長；方便的拆裝性，可以降低檢修的難度，節約檢修時間；無機械連接，減少了聯軸器的消耗，降低了成本。
      基于磁力耦合器利用降低流體系統阻力（閥門全開，轉速控制壓力達到流量要求）的節能特點，它簡化了系統操作，減小了系統內流體對閥門閥芯的沖擊，延緩閥芯的老化，延長閥門的使用周期，減少對系統的停車檢修頻次，有利于生產管理，并降低維修費用的投入。
      基于磁力耦合器的工作原理，它特別適合于運行工況單一，高速運行設備的改造；而低速設備則會因其體積大而不經濟。
      基于磁力耦合器的簡單結構，取代液力耦合器的使用，既簡化了維護作業過程，又有效解決了液力耦合器因液力傳動油的泄露而造成的環境污染問題。與變頻器相比，尤其是大功率變頻器，大大減小了維護投入的人力、財力、物力。
      基于磁力耦合器不能降低電機空載啟動電流的特點，對于大功率、頻繁啟停的設備，由于啟動時對電流對電網的沖擊性，局限了其使用的可行性。
      綜上所述，磁力耦合器在焦化企業適合于循環氨水泵、循環水泵、制冷循環泵、溶液循環泵、熄焦泵、生化風機和運焦系統輸送設備的改造或選用。
