磁力耦合器的組成及工作原理

磁力耦合器的組成及工作原理，磁力耦合器是透過氣隙傳遞轉矩的革命性傳動設備,電機與負載設備轉軸之間無需機械連結,電機旋轉時帶動導磁盤在裝有強力稀土磁鐵的磁盤所產生的強磁場中切割磁力線，因而在導磁盤中產生渦電流(Eddy Current),該渦電流在導磁盤上產生反感磁場，拉動導磁盤與磁盤的相對運動，從而實現了電機與負載之間的轉矩傳輸。

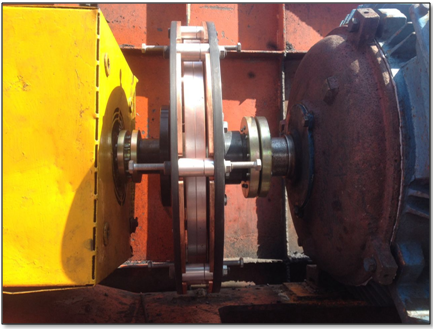

      磁力耦合器由四個部件組成：

      永磁轉子:鑲有永磁體(強力稀土磁鐵)的鋁盤,與負載軸連接

      導磁轉子:導磁體盤(銅或鋁), 與電機軸連接

      氣隙執行機構:調整磁盤與導磁盤之間氣隙的機構

      轉軸連接殼與緊縮盤:以專利緊縮盤裝置與電機及負載軸連結

      從上面的原理圖中看出，電機與負載之間的扭矩傳輸，不同于常規的硬機械連接方式，是通過氣隙連接的，它不僅可以通過調整氣隙實現轉速調整，還帶來很多其它調速方式所不具備的優點。

      安裝于系統中，永磁調速器可響應于過程信號。壓力、流量、液位、或其它過程控制信號被控制系統接收和處理，然后提供到永磁調速器的執行器。該執行器調整氣隙，從而調整負載速度以滿足控制要求。

       流量/壓力/溫度傳感器檢測負載受控制量

       通過邏輯控制器PLC將檢測量通過PID調節，變成4～20mA信號驅動角度執行機構，推動永磁調速器的氣隙調節動作

       人機界面用于客戶設定負載輸出量的界面

       整個控制系統為全自動，當自動系統故障時，可通過執行器手動調節氣隙

       也可通過人機界面和/或PLC實現遠程遙控

       或直接由中央控制系統(DCS)進行遠程遙控
