永磁偶合技術在電廠空氣預熱器主電機減速機裝置上的應用研究

1 空氣預熱器永磁偶合技術改造意義

某火電廠660MW機組鍋爐型SG-2010/2空預器主體型式為容克式空氣預熱器2-32.5VI（50℃）-2300SMRC，制造廠商為上海鍋爐廠有限公司，出廠編號770076―1―8642，空預器減速機型號為SBWL-RO02/315-01A，英國進RENOLD HC系列。

改造前，空氣預熱器主要存在如下問題：

2012年5月2日，#1爐A空預器易容塞漏油，點檢時及時發現，?？疹A(yù)器更換易熔塞，2012年5月8日，#1爐B又發生一樣的缺陷；幸虧問題及時發現，若發現不及時，會造成以下影響：

（1）空預器停轉，機組被迫減負荷換易熔塞，加油等。

（2）空預器停轉后，一面受熱，一面不受熱，造成旋轉體較大變形、卡死，嚴重損壞旋轉體，后果不堪設想。

目前國內很多圍帶傳動式空預器的傳動為一臺減速機配備一臺主電機、一臺副電機以及一臺氣動馬達形式。主電機和減速箱中間通過液力聯軸器連接，副電機與減速箱、氣馬達與減速箱配有超越離合器。液力偶合器具有啟動沖擊小，過載保護等功能。楔塊式超越離合器的作用是當主電機運行時脫開與副電機、氣動馬達的旋轉傳動。目前從全國各個電廠空預器液力偶合器和超越離合器的使用反饋情況看，使用效果都不是很理想，國產液力偶合器質量較差，使用壽命短。各電廠主要以廣東中興、大連和上海交華生產的液力偶合器為主。進口液偶比國產稍好，但也有漏油情況的發生。超越離合器雖然為進口件，但也經常發生故障。這兩個部件故障必然導致空預器停運，從而影響機組發電量以及設備安全運行。

目前，節能降耗已成為我國經濟社會

發展的一項長期戰略任務和基本國策，空預器主電機永磁偶合技術改造是完全有必要的，同時可消除設備上的安全隱患。

2、永磁偶合技術改造原理

永磁偶合器是通過銅導體和永磁體之間的氣隙實現由電動機到負載的轉矩傳輸。該技術實現了在驅動（電動機）和被驅動（負載）側沒有機械鏈接。其工作原理是一端永磁體和另一端銅盤或鋁盤（感應磁場）相互作用產生轉矩。

磁感應是通過磁體和導體之間的相對運動產生的，也就是說，永磁偶合器的輸出轉速始終都比輸入轉速小，轉速差稱為滑差。典型情況下，在電動機滿轉時，永磁偶合器的滑差在1%到4%之間。

節能型（單盤）永磁偶合器由三個部件組成：

導磁轉子:導磁體盤(銅或鋁), 與電機軸連接

轉軸連接殼與緊縮盤:以專利緊縮盤裝置與電

機及負載軸連接

SHAPE * MERGEFORMAT

?2個獨立組件，沒有物理接觸

?永磁偶合器利用磁感原理傳輸扭矩

?精密的磁轉子組件里包含高能量的永磁體并連接在負載軸上

?精密的導體組件有鋼盤或鋁盤并連接在電機軸上

?磁鐵和導體之間的相對運動產生渦流，并通過氣隙傳遞扭矩

?正常工作期間，標準氣隙能提供最高扭矩和最大的運行效率

永磁偶合器能顯著改善系統運行特性。在啟動負載之前永磁偶合器驅動電機空載啟動，不僅降低了電動機的啟動電流和減小對電動機的熱沖擊負荷及對電網的影響，從而節約電能并延長電動機的工作壽命，而且極為有效地減小了啟動時傳動系統對減速機的破壞性張力，消除了減速機啟動時產生的振蕩，還能大幅度減輕傳動系統本身所受到的啟動沖擊，延長電機、減速機等關鍵部件的使用壽命，保證了設備的安全可靠運行，有效地降低了設備維修及故障時間成本。

3、660MW機組空氣預熱器主電機永磁偶合技術改造應用研究

（1）由于永磁偶合器的安裝方式簡單，工程量小，它是取代原有的聯軸器，安裝在電機與負載之間的裝置。根據運行實際要求，改造需要對現場運行結構進行配套改造，為了更好的實現零啟動，不影響正常工作，方便以后檢修等，整體改造包含以下幾個方面：

改造前：

改造后：

電機底座需要加上螺桿式燕尾槽平臺，需將原有電機底座向下去除螺桿式燕尾槽平臺的厚度，將其固定于電機原有的剛性基礎上即可，螺桿式燕尾槽平臺改造圖見下：

螺桿式驅動燕尾槽導軌平臺是將電機固定在此平臺上，通過手柄來控制電機移動距離，從而實現永磁偶合器氣隙的變化，達到實現零啟動效果，主電機需要檢修時，將輔電機啟動，停止主電機運行，通過搖動手柄將電機側導體鋼盤與永磁盤間氣隙搖至最大，將其主電機調至維修范圍即可。

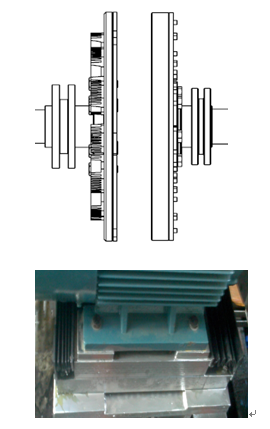

注：兩側含有除塵風琴式防護罩，如下圖所示：

（2）技術參數

項目實施后設備概況及主要技術指標

項目實施后對其進行技術改造，在電機與減速機兩連接處加入永磁裝置，永磁偶合器型號：WF-CV435S（單盤），傳遞極限扭矩713N*m（氣隙3.2mm狀態），導體轉子轉動慣量：0.944Kg*m2;永磁轉子轉動慣量：0.184Kg*m2；輸入端法蘭螺栓扭矩：47N*m；輸出端法蘭螺母扭矩：102N*m；產品可通過螺桿式燕尾槽平臺裝置來調節氣隙，氣隙可從3.2-91mm可調。

另加入裝置：

（1）剛性基座、熱軋槽鋼

剛性基座與熱軋槽鋼材質：Q235-A

（2）螺桿式燕尾槽平臺

螺桿式燕尾槽平臺材質：球墨鑄鐵；導軌行程：0-91mm，帶鎖緊功能。螺桿式燕尾槽平臺可根據現場實際運行參數，可手動進行搖動手柄距離變化而改變永磁盤與導體盤之間氣隙的大小，正常運行可搖至調試完成后最小氣隙，需要檢修時，只需將搖柄向后搖到最大氣隙即可，電機停止跟轉，拆移電機安全便捷。

4．技術方案簡介

具體方案為：把永磁盤裝置通過脹緊套鎖緊裝置固定于減速機軸上；另外把電機、螺桿式燕尾槽平臺、剛性基座、熱軋槽鋼與永磁導體鋼盤組件固定于一體，保證永磁裝置約為3.2-10mm，兩軸中心高約為738mm；氣隙可通過螺桿式燕尾槽平臺從0-91mm范圍可控，調試完成后，將螺桿式燕尾槽平臺鎖緊裝置鎖緊 。

永磁單盤傳動器的結構

永磁單盤傳動器由兩個沒有物理接觸的獨立部件組成：一個裝在電機軸上裝有導體的導體部件（簡稱導體盤）；一個裝在負載軸上裝有永磁體的精密永磁轉子部件（簡稱永磁盤）。導體盤與永磁盤之間的氣隙大小改變永磁偶合器的扭矩傳遞。在正常運行時最小氣隙為5.2mm，這種小氣隙提供大扭矩，運行效率最高，負載轉速大約是電機轉速的97%，當氣隙為100mm時輸出扭矩為零，負載停止轉動。導磁盤與永磁盤之間的氣隙允許輸入軸與輸出軸之間的對中誤差，并隔離振動，同時具備緩沖啟動功能。在啟動時，氣隙調至最大狀態，電機空載啟動，移動電機使氣隙逐漸減小時，負載慢慢開始受力轉動，當氣隙為最小時負載達到設計轉速。

典型主體結構圖

對于37kw/1470rpm的空預器主輔馬達，選用安徽沃弗電力科技有限公司沃弗永磁偶合器WF-CV435S（單盤） ，考慮到空預期設備的可靠性，輔助馬達必須時刻處于備用，而且主輔馬達切換時間要盡量的短暫，最好少于20s，當主馬達損壞時，輔助馬達接受DCS的命令，通電投入運行，這時候可將主馬達通過氣隙調整裝置，推開并檢修，即可實現不停機檢修，然后再不停機回復備用等功能。

設計草圖

考慮到空預期會發生堵轉，最好在DCS上設置電流保護，當過流1.5倍，持續3S即為堵轉狀態，可切換備用，或過流超過3倍以上，速斷保護，切換備用電機。

表一 實測空預器主電機改造前數據 表二 實測空預器主電機改造后數據
