安徽永磁耦合器CT型

    永磁耦合器是透過氣隙傳遞轉矩的革命性傳動設備,電機與負載設備轉軸之間無需機械連結,電機旋轉時帶動導體主動轉子在裝有強力稀土磁鐵的磁盤從動轉子所產生的強磁場中切割磁力線，因而在導磁盤中產生渦電流(Eddy Current),該渦電流在導體主動轉子上產生感應磁場，感應磁場和永磁場之間磁性的相互吸合和排斥拉動從動轉載，從而實現了電機與負載之間的轉矩傳輸。

電機與主動轉子連接在一起，轉速不變。通過調節從動轉子與主動轉子之間的氣隙（距離）的大小，可以調節從動轉子所處位置的磁場大小，氣隙越小，主動轉子所處位置的磁場越強，其高速旋轉所產生的感應磁場也越強，所產生的扭矩也越大，負載轉速也越高。反之，氣隙越大，主動轉子所處位置的磁場越小，其高速旋轉產生的感應磁場也越小，產生的扭矩也越小，負載轉速也就越低。

一、永磁耦合器特點

WF-CT扭矩限制型永磁耦合器

過載或過扭矩時，以最快的響應時間，脫開負載，保護電機、軸承、負載。

適用范圍：

u  適用于需要較好緩沖啟動特性的設備，且具有較高機會發生堵轉的設備。例如：傳送帶、磨煤機、破碎機

u  取代限矩型液力耦合器

產品特點：

l  帶緩沖的軟啟動：減少電機的沖擊電流, 延長設備使用壽命。

l  扭矩限制，自動堵轉保護：當負載過載時，導體盤和永磁盤之間的氣隙會自動放大, 使得電機處于輕載或空載運行,不會卡死，保護電機。

l  容忍較大的安裝對中誤差：大大簡化了安裝調試過程。

l  過載保護功能：提高了整個電機驅動系統的可靠性。

l  少維護：構造簡單，維護量小。

l  使用壽命長：設計壽命30年。

l  減振效果好：無機械聯接的扭矩傳遞。

l  結構簡單：適應各種惡劣環境, 不產生污染物符合綠色產品。

l  有一定節能效果：降低啟動沖擊電流，節能效果達到5%-20%

l  不產生諧波。

二、永磁耦合器參數

三、安裝方式

永磁耦合器WF-CT的安裝方式如同安裝電機聯軸器，詳細的安裝步驟如下：

1) 給電機斷電，取出電機上的聯軸器；

2) 按照WF-CT的軸間距尺寸，電機定位；

3) 將永磁耦合器安裝在電機軸上；

4) 連接永磁耦合器和負載的聯接法蘭并簡單對中。

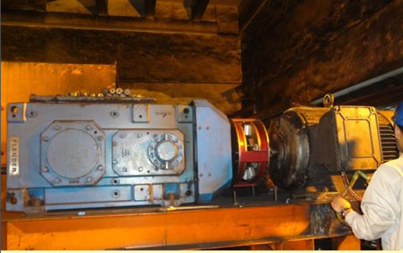

四、案例照片
